Nu har jeg lige brugt ca 2½time på at læse hele tråden, og måtte selvfølgelig også graske din hjemmeside...Det er dog det mest imponerende DIY jeg har set til dato...

Men har et problem, jeg kunne ikke finde kontakt oplysninger til dig på din hjemmeside. Da jeg måske har et job til en mand som dig!.

Men Igen THUMS UP, virkelig imponerende..

Respeeeeeeeeeeeeeeeeekt!

Jeg har læst hele tråden igennem, sådan da, og jeg kan ikke se

- om kabinetterne er lukkede?

- data (thiele/small) på basserne?

HansAL skrev: Nu har jeg lige brugt ca 2½time på at læse hele tråden, og måtte selvfølgelig også graske din hjemmeside...Det er dog det mest imponerende DIY jeg har set til dato... Men har et problem, jeg kunne ikke finde kontakt oplysninger til dig på din hjemmeside. Da jeg måske har et job til en mand som dig!. Men Igen THUMS UP, virkelig imponerende..

Takker mange gange, det har været et meget stort projekt, hvor flere gange har været på nippet til at give et par af elementerne op.

Sender lige en privat besked til dig når ungerne er kommet i vuggestue.

Busk

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

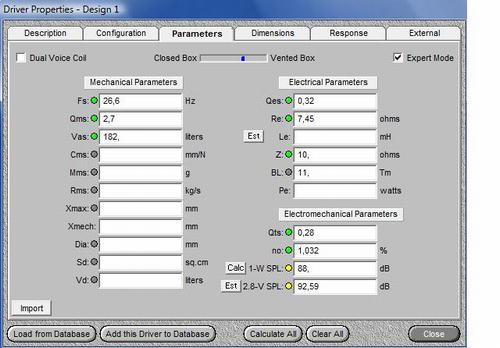

jazzman skrev: Respeeeeeeeeeeeeeeeeekt! Jeg har læst hele tråden igennem, sådan da, og jeg kan ikke se - om kabinetterne er lukkede? - data (thiele/small) på basserne?

Takker endnu engang .

Måske det var tid for at samle lidt oplysninger omkring projektet.

Diskant: Morel DMS20 http://www.morelhifi.com/products/pdf/mdt%2020.pdf

Mellemtone: Seas T14RCY/P http://www.seas.no/images/stories/vintage/pdfdataheet/h0522_ mp14rcyp.pdf

Bas: Vifa M25WO-17-10

Alle kabinetter er af den lukkede type. og der er selvfølgelig ingen enhedder der deler kabinet med andet end sig selv.

Kabinetterne er alle afstivet med matrix konstruktion af 19mm mdf.

Alle kabinetter er udført med et inderkabinet af 19mm MDF, uden på dette er der limet et lag 12mm MDF, dette giver en tykkelse på 31mm. Og de får fordelen af sandwich opbygningen, der hindre de 2 pladers individuelle resonanser, alså kabinettet bliver endnu mere dødt.

Siderne der holder kabinetterne i deres vinkel, er lavet af et lag 22mm MDF og et lag 19mm MDF, samlet tykkelse 41mm dødt og tungt, de hjælper også med til at dræbe evt. rest af resonancer der skulle være tilbage på siderne. Kabinetter og sider er samlet ved 8mm franskruer og der ligger 2 store firkant skiver i mellem af flere årsager, 1: for at kabinetterne for så lille en flade til at overføre vibrationer til de andre kabinetter. 2: synsmessigt ser det fedt ud. 3: fordi når de er malet og bliver boltet sammen, så går malingen fra siderne og kabinetterne ikke i forbindelse med hinanden, med henblik på hvis de skal skilles ad og flyttes. ingen kabinetter står direkte på gulvet, de svæver i mellem siderne, 8 kontaktpunkter for hver bas/mellemtone sektion og 4 kontaktpunkter for diskant sektionen.

Filteret er opbygget som et 6dBs, da jeg ønsker så få komponenter som overhovedet muligt i signalvejen, og med det rette enhedder og delefrekvenser spiller det fantastisk. Filterne er blevet optimeret ved hjælp af Clio8. Der indgår en spole til basserne, 1 spole 1 kondensator og en modstand til mellemtonen, 1 kondensator og 1 modstand til diskanten.

Højttalerne måler: 45cm bred, 60cm dyb og 188cm høj og vejer 163,1kg pr.stk.

Frekvensområde: 38,3Hz-25000Hz -3dB, 30Hz-? -6dB.

Busk

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Busk skrev: Roky skrev: Nøj hvor er de bare blevet flotte  Glæder mig igen igen til at se dem færdige Kæmpe applaus  skal lyde herfra Mvh. Roky Bugger i søvet for de fine komplimenter

 WOW!!!

Det er tværimod alle os andre der bukker os dybt dybt DYBT i støvet/mudderet/sovsen for dit imponerende arbejde!

F**k hvor er de fede. Er meget misundlig på den kommende ejer.. hehe

Stort tillykke.

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Selvbyggeren1 skrev: Busk skrev: Roky skrev: Nøj hvor er de bare blevet flotte  Glæder mig igen igen til at se dem færdige Kæmpe applaus  skal lyde herfra Mvh. Roky Bugger i søvet for de fine komplimenter  WOW!!! Det er tværimod alle os andre der bukker os dybt dybt DYBT i støvet/mudderet/sovsen for dit imponerende arbejde! F**k hvor er de fede. Er meget misundlig på den kommende ejer.. hehe Stort tillykke.

Mange mange tak, bliver jo helt genert

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

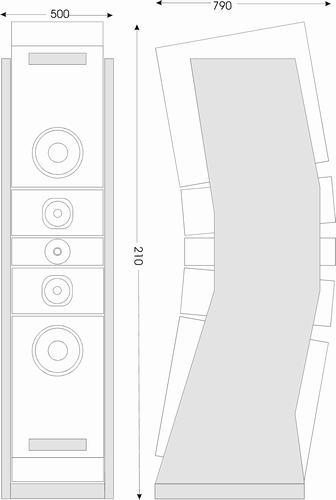

Nå nu er den jo så gal, vi ønsker ikke at skulle af med disse skønheder, men det er jo lillebrors, konen og jeg ønsker et sæt til os selv også, så jeg sidder og tegner på nogen til os selv, ført lidt længere ud, syntes lige i skal se min foreløbige ide.

Bare en tanke, og med lidt vildere enhedder. men nu skal jeg lige være færdig med disse.

Busk Audio

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Ska der så ikke noen enheder i, der kan give lidt dybere bas? Jeg mener, i den vægtklasse kan du jo få BÅDE dybbas og høj effektivitet!

Den store volumen giver ihvertfald mulighed for at opnå ekstrem god bas.

Der er i hvert fald stort potientiale.

__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

jazzman skrev: Ska der så ikke noen enheder i, der kan give lidt dybere bas? Jeg mener, i den vægtklasse kan du jo få BÅDE dybbas og høj effektivitet!

Har rigeligt med dybbas i dem jeg har bygget til lillebror, de forsætter fint under 30Hz. men jeg har da tanke på nogen lidt specielle enhedder.

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

HansAL skrev: Nu har jeg lige brugt ca 2½time på at læse hele tråden, og måtte selvfølgelig også graske din hjemmeside...Det er dog det mest imponerende DIY jeg har set til dato... Men har et problem, jeg kunne ikke finde kontakt oplysninger til dig på din hjemmeside. Da jeg måske har et job til en mand som dig!. Men Igen THUMS UP, virkelig imponerende..

Der er nu kontakt oplysninger på min hjemmeside.

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Virkelige lækre højttalere du har fået lavet dig. Bliver spændende at se dem når de er blevet malet og lakeret. HVad for et delfilter bruger du på dem nu og hvilke komponenter benytter du til dem?

__________________
Mit anlæg

tchav skrev: Virkelige lækre højttalere du har fået lavet dig. Bliver spændende at se dem når de er blevet malet og lakeret. HVad for et delfilter bruger du på dem nu og hvilke komponenter benytter du til dem?

Takker

Lige nu er det prøve delefilteret, hvor jeg har skiftet lidt frem og tilbage for at få det rigtige resultat, køber først de rigtige værdier når jeg er helt tilfreds her, og det ser det ud til at jeg er nu. Det ville jo være for dyrt at købe alle de dejlige mærker i det kæmpe omfang for at kunne prøve en masse forskellige filtre. Men heldigvis har jeg en masse liggende fra indkøb gennem de sidste mange års højttalerbyg.

Det er som sagt 6dBs filter jeg kører med, lige nu er det et par monacor luftspoler til bassen, en Audym kondensator og en mundorf luftspole til mellemtonen og så en mundorf audiophil kondensator til diskanten, den for nu lov til at blive da den er sindsygt god, og ret dyr, havde den tilfældigvis liggende.

I det endelige filter bliver det en mundorf fladvalset luftspole til bassen (kobber), en mundorf kondensator fra de hvide serie til melemtonen plus en fladvalset luftspole (kobber), diskanten er somsagt allerede fastlagt på mundorf audiophil kondensator. Modstandene ved jeg faktisk ikke hvad hedder, det bare dem jeg syntes lyder godt og kommer fra min morel kontakt.

Busk Audio

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Hvor dyre har de været at lave?

__________________
Mvh Mathias Boesgaard

jazzman skrev: Ska der så ikke noen enheder i, der kan give lidt dybere bas? Jeg mener, i den vægtklasse kan du jo få BÅDE dybbas og høj effektivitet!

Vifa's M25WO-17-10 er super gode enheder, som sagtens kan spille dybt og rent, de skal bare hjælpes lidt. Aktivt delefilter og EQ er vejen frem  (bruger selv 2x M25WO pr side)

Hilsen LAST - som gerne køber 4stk M25WO hvis prisen er rigtig

__________________
http://www.volbeat.dk

http://www.nationupnorth.com

MathiasFB skrev: Hvor dyre har de været at lave?

Diskanterne 900kr pr. stk

Mellemtoner 750kr pr. stk.

Basser 900kr pr. stk.

Delefilter 1500kr pr. side

Kabinetter inkl. sider 3500kr

skruer, lim, terminaler osv. 2000kr

Så i alt ca. 16900kr

Og så skal der lægges ca. 130 arbejdstimer

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

LAST skrev: jazzman skrev: Ska der så ikke noen enheder i, der kan give lidt dybere bas? Jeg mener, i den vægtklasse kan du jo få BÅDE dybbas og høj effektivitet! Vifa's M25WO-17-10 er super gode enheder, som sagtens kan spille dybt og rent, de skal bare hjælpes lidt. Aktivt delefilter og EQ er vejen frem  (bruger selv 2x M25WO pr side) Hilsen LAST - som gerne køber 4stk M25WO hvis prisen er rigtig

Ja men de skal kun hjælpes hvis man ikke har plads til store kabinetter, mine får 89litter pr. stk. det hjælper en del, men fylder også en smule .

__________________
Marantz SA-7S1
Marantz SC-7S2
Marantz MA-9S2
B&W Nautilus 800 Sig. TE

www.busk-audio.dk Opdateret 18.Jan 2010
--------------------------------
Vestsjællands HiFi-Klub
www.vshk.dk

Busk skrev: LAST skrev: jazzman skrev: Ska der så ikke noen enheder i, der kan give lidt dybere bas? Jeg mener, i den vægtklasse kan du jo få BÅDE dybbas og høj effektivitet! Vifa's M25WO-17-10 er super gode enheder, som sagtens kan spille dybt og rent, de skal bare hjælpes lidt. Aktivt delefilter og EQ er vejen frem  (bruger selv 2x M25WO pr side) Hilsen LAST - som gerne køber 4stk M25WO hvis prisen er rigtig Ja men de skal kun hjælpes hvis man ikke har plads til store kabinetter, mine får 89litter pr. stk. det hjælper en del, men fylder også en smule .

Ja, så får du fb=40Hz og Qb=0.5, dvs. 6dB nede ved 40Hz og stram impulsgengivelse. Det er helt OK, men i min store stue ville det som LAST skriver helt sikkert kræve EQ for ikke at lyde "tyndt". Hvis de står lige op ad væggen, kan det måske kompensere - men det har også meget med resten af rummet at gøre. Kan du poste en grundplan?

damn de er altså blevet fede!

Tak

Jeg er også temmelig tilfreds, plus at det er konen også, så jeg må igang med et større sæt til os selv bagefter .
