Uden tvivl, det er mere tiden det kniber med

__________________
| DIY Audio |

Lidt billeder, så I ikke tror det er det rene gas

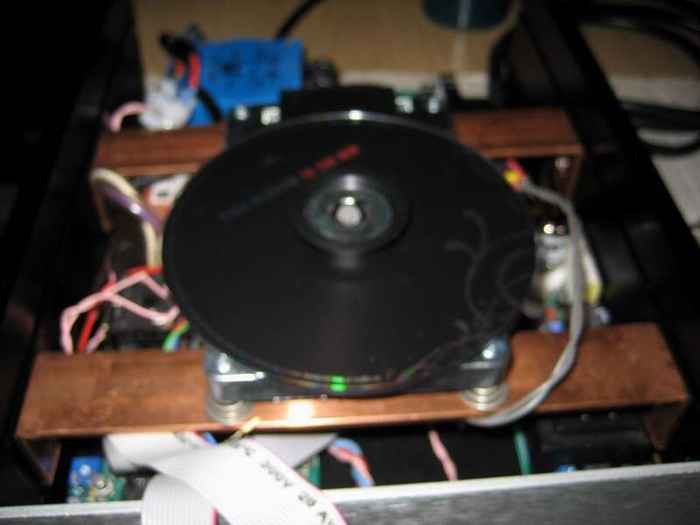

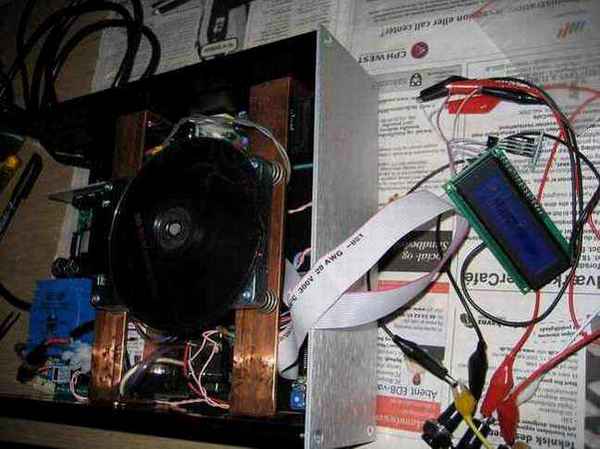

Lidt billeder af min CD afspiller:




Rørbufferen:


Strømforsyning til buffer og startrelæ:

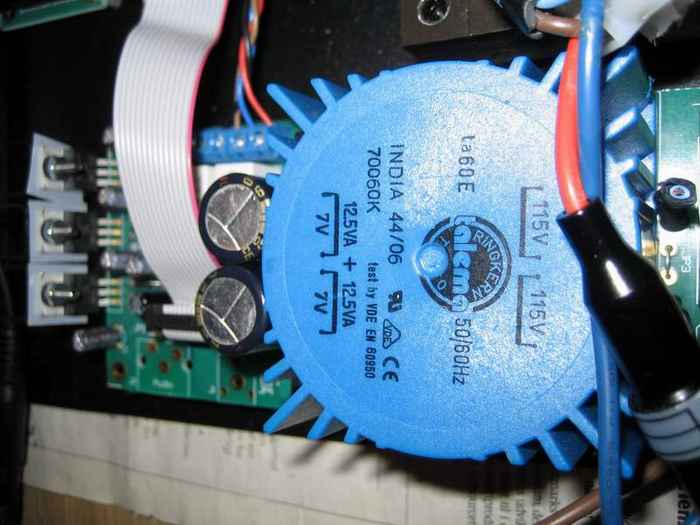

Strømforsyning til CD drevet:

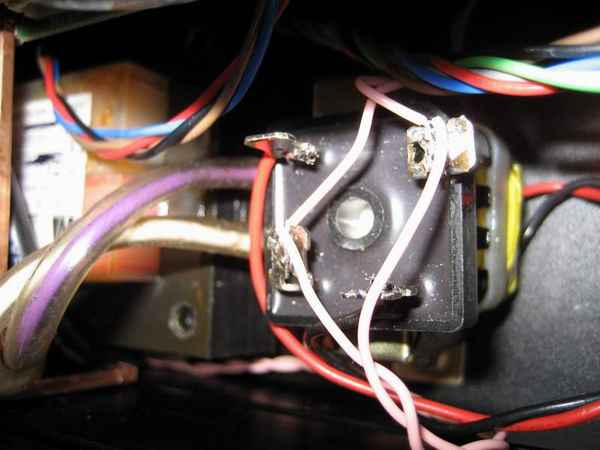

Måske kan man lige ane en 3. strømforsyning til stærkstrømmen på bufferen

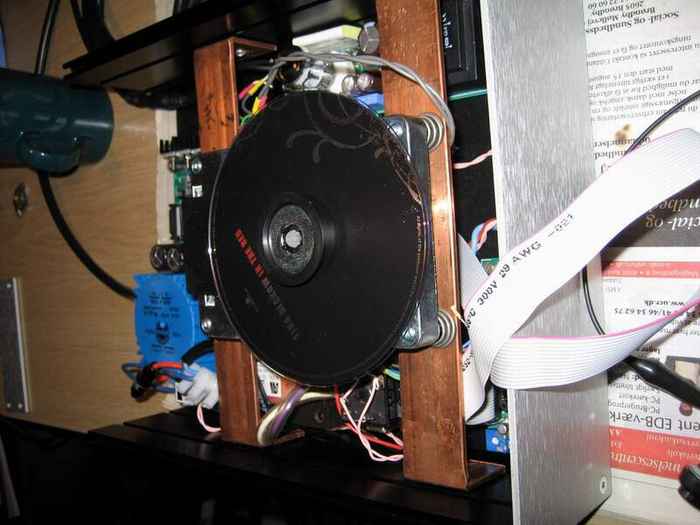

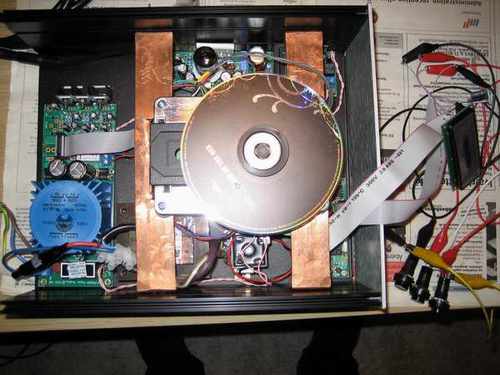

Det hele og ja det spiller......




Strømforyningen til mine kl. A forstærkere der skal bygges lige efter jeg er færdig med CD'en







__________________
| DIY Audio |

Jeg samler lige min tunge op fra gulvet igen!!! hold op man hvor ser det godt ud... fedt med PÆNT DIYogså.. det setup der kunne jeg meget godt tænke mig at hører???

MVH
Don

soxen skrev: Lidt billeder, så I ikke tror det er det rene gas Lidt billeder af min CD afspiller:

Det ser fint ud!

Jeg håber jeg snart får tid til at putte min egen i en kasse

Venlig hilsen

Mikkel C. Simonsen

Endelig har jeg fået samlet den første PSU til mine SKA kl. A forstærkere

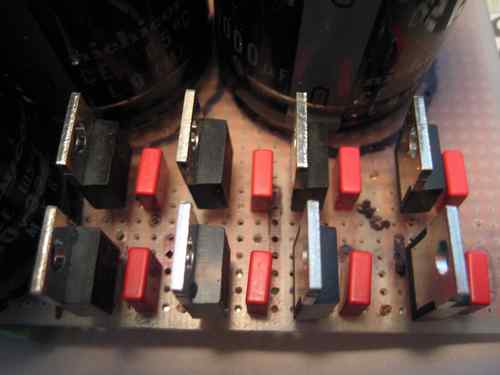

Ensretterbroen:



Lyt banken

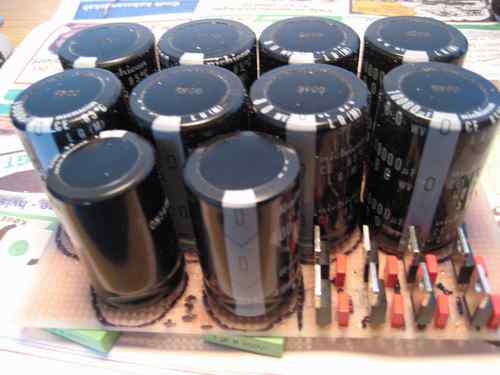

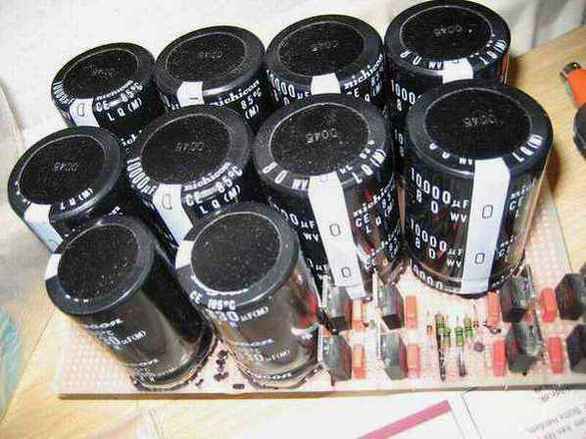

Stabiliseringskondensatorer:

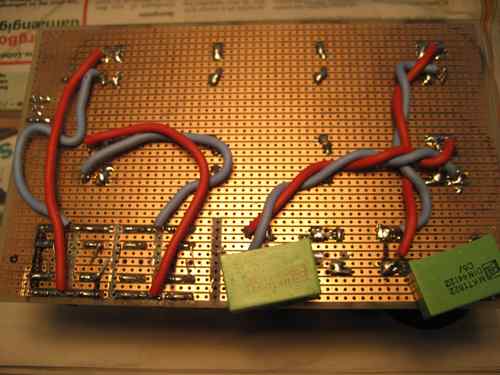

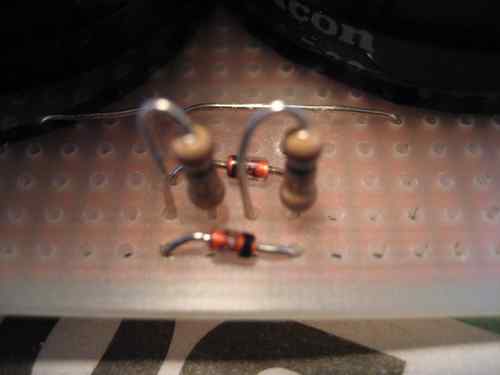

Stelforbindelsen:




Jeg har gennem testet og gennem målt strømforsyningen, den er 100% stabil, selv om der er udsving på 220 volt siden ligger den klippefast på 32 volt, hvilket burde falde til 31,75vdc ved belastning. Altså den optimale forsyning til mine SKA moduler.....

Lytbanken er på 80.660 uF pr. monotrin.

Flere billeder følger med tiden.





__________________
| DIY Audio |

Desværre er  mit CD projekt strandet lidt ved  bygningen af kabinettet, hvor jeg mangler at kunne skære/fræse hullet til display og knapper helt præcist, hvilket jeg pt. ikke kan i den 10mm tykke frontplade.


__________________
| DIY Audio |

Lige et par billeder til...

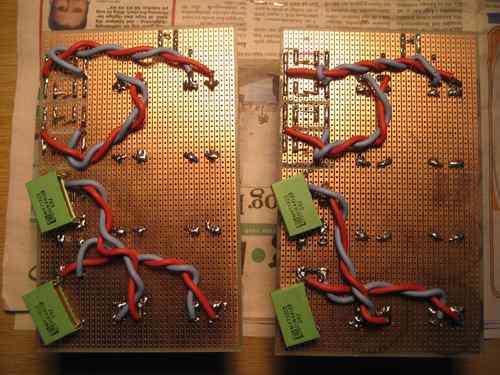

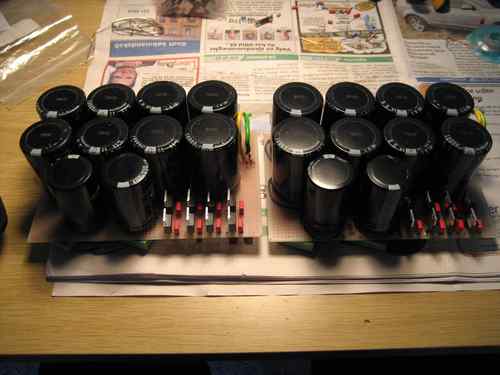

Nu er jeg færdig med begge strømforsyninger:
(Mangler lige at teste den sidste)


Jeg har store forventer til strømforsyningerne med de specialfremstillede trafo'er



Jeg er også meget spændt på hvordan forstærkerne lyder... Der kommer ihvertfald ikke til
at mangle strøm med ialt 161.324 uF dvs. 80.662 uF pr. monoblok.


Jeg har nu fået god gang i tuneren og er ved at gennemteste den. Den er virkelig musikalsk og spiller dejligt åbent og ligefrem, med den nyeste software fra Dantimax er den blevet lang mere brugervenlig og det betyder jo altså også en hel del



Flere billeder følger:


__________________
| DIY Audio |

Flot arbejde - jeg ville nok have forbundet parallelle lytter med tyk kobbertråd



musicus skrev: Flot arbejde - jeg ville nok have forbundet parallelle lytter med tyk kobbertråd

Jeg er vel enig i det og overvejer nu også at gøre det, jeg har tidligere med succes gjort det med eet stykke kobber til hhv +/- og gnd helt fra ensretter broen til indgangene på forstærkermodulet, men i dette tilfælde er det lidt bøvlet at gøre det pga af organiseringen i forsyning, trafo og moduler i kabinettet. Samtidig vil jeg gerne have en klar fysisk adskillelse mellem forsyning og forstærker.




__________________
| DIY Audio |

Nu har jeg endelig fået lidt mere gang i den, fronterne til Forforstærker, CD og Tuner  har været en tur i en CNC fræser og føj, hvor er det blevet godt...

Tuneren er næsten færdig, billeder følger senere, næste tur bliver CD spillen den er så godt som også færdig, jeg mangler blot den sidste fintuning..

Glæder mig til at vise det frem.


__________________
| DIY Audio |

Og jeg glæder mig til at se det .

Har vist skrevet det engang, men det er et formiddabelt arbejde du gennemfører her. At lave ens eget setup, helt fra bunden af, er sejt gjort, det tager jeg hatten af for.



__________________
Bio
Mit DIY
hj.side

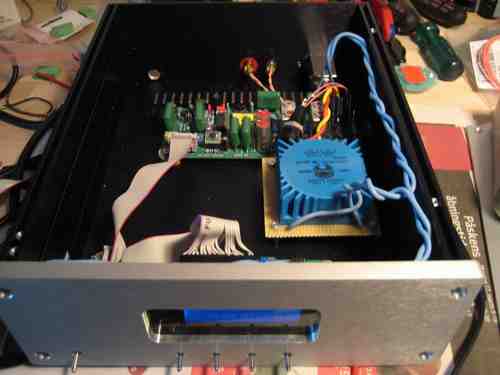

Her er så billederne af tuneren i sit final dress







Endnu mangler FM modulet, idet der skete det der ikke måtte ske, nemlig at jeg vendte et kabel forkert og ups! intet signal fra antennen ind...   Skal lige under luppen og fixes..

Men jeg har hørt den, den spiller bare som en drøm.


Fronten ligner iøvrigt også CD'en og Forforstærkeren, eneste forskel bliver på forforstærkeren, der får 2 pot på fronten på hver side af displayet, en volume og en balancekontrol. Der kommer også en standby diode på alle apparater lige til venstre for displayet, men bag glasset.


__________________
| DIY Audio |

Det ser dælme godt ud, er spændt på at se din cd-afspiller, jeg tænker selv på at bygge en.

m@dsen

__________________
Øvelse gør ikke kun mester, det giver også viden!
Sandheden er der ude, man skal bare lede!

Det er et rigtigt godt DIY arbejde!

Nydeligt.



__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

Bravo!

At bygge et HELT anlæg komplet, er da for sejt.. Hatten af for det.. Det kunne være man skulle begynde på nogle elektronik kurser, så man kunne finde ud af det der! Fifler med tanken om at bygge et par digitale mono amps på et tidspunkt... når jeg får tid(penge)..



Venligst,

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Synd at du først kommer nu, jeg havde en komplet PWM med switchmode forsyning til salg, lige til at gå til

Men nu er den samlet og spiller på livet løs....

Fede Højttalere du selv har bygget, jeg har selv nye HT'er på tegnebordet, denne gang 3½ vejs semidipol.

__________________
| DIY Audio |

Var indlægget til mig eller?

Hvad er en semidipol HT'er?

Venligst

soxen skrev: Synd at du først kommer nu, jeg havde en komplet PWM med switchmode forsyning til salg, lige til at gå til  Men nu er den samlet og spiller på livet løs.... Fede Højttalere du selv har bygget, jeg har selv nye HT'er på tegnebordet, denne gang 3½ vejs semidipol.

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Selvbyggeren1 skrev: Var indlægget til mig eller? Hvad er en semidipol HT'er? Venligst soxen skrev: Synd at du først kommer nu, jeg havde en komplet PWM med switchmode forsyning til salg, lige til at gå til  Men nu er den samlet og spiller på livet løs.... Fede Højttalere du selv har bygget, jeg har selv nye HT'er på tegnebordet, denne gang 3½ vejs semidipol.

Øh ja, jeg var lige forbi din tråd og så dine højttalere, det ser godt nok færdigt ud. Det er det fede ved DIY at få det færdigt ud.

Semidipol er mellemtone og diskant i dipol og bas i reflex eller hvad jeg nu bestemmer mig for... overvejer måske et lukket bas system med et linkwitz kredsløb til at kompensere.


__________________
| DIY Audio |

Hej Søren

Har du fundet tid igen til at rodde med apparater. Det ser godt nok flot ud. Har du åbnet biksen igen.

Hilsen Eriek

sh*t hvor er det imponerende...kræver det ikke en Cand. Litt.science.master psyics og en bachelor i lidt af hvert?
