Tusind tak Roky!.

En lille opdatering (lidt billeder)

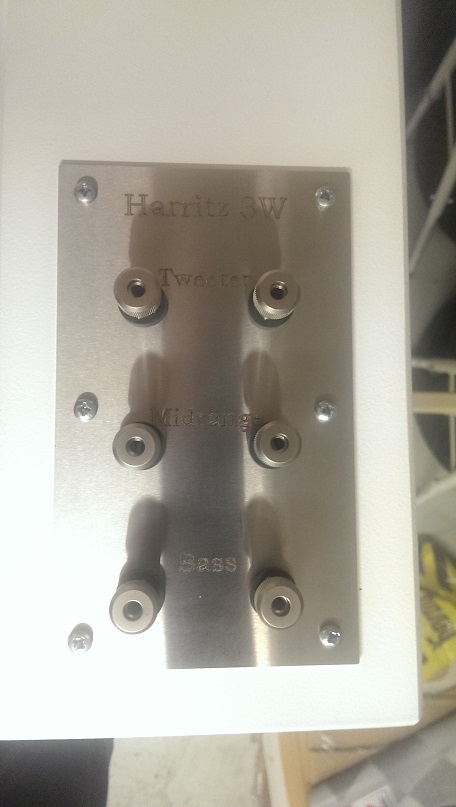

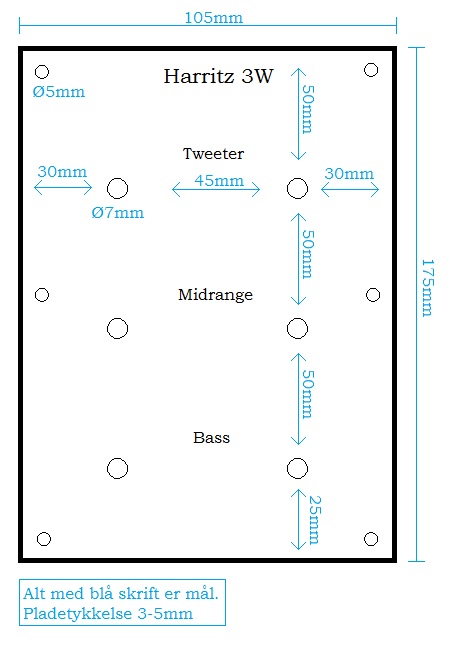

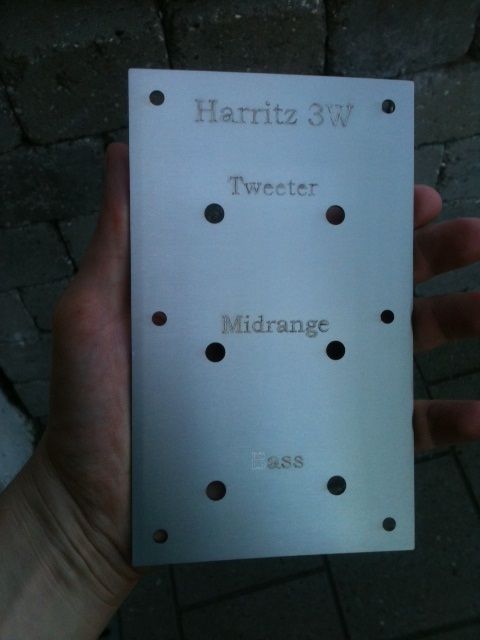

Så er terminal pladen "designet" og sendt til produktion :)

Så fik jeg pladerne hjem fra laserskæren :)

Så skete der lidt mere.

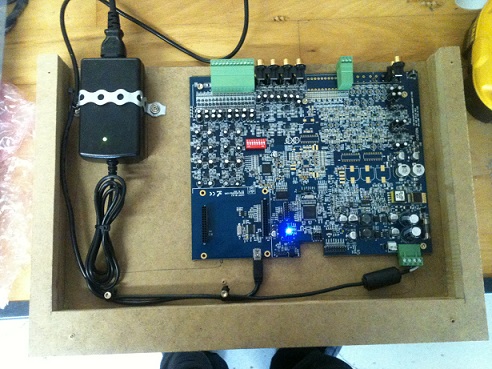

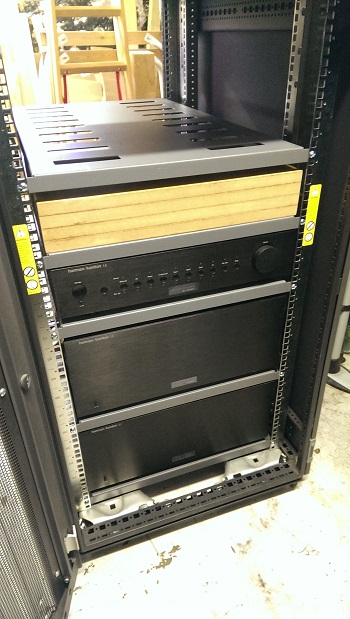

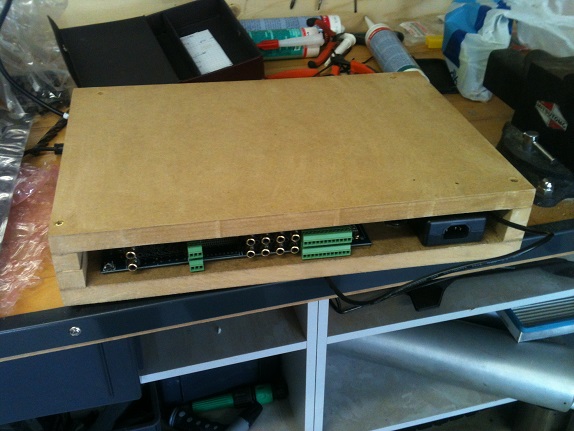

Forstærkerne og delefilteret er smidt i et rack skab og gemt væk.

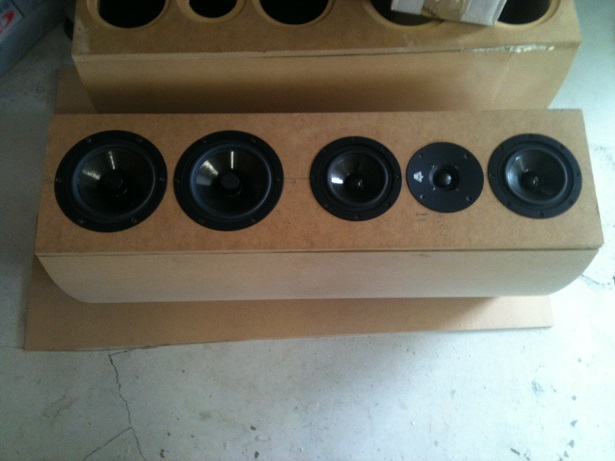

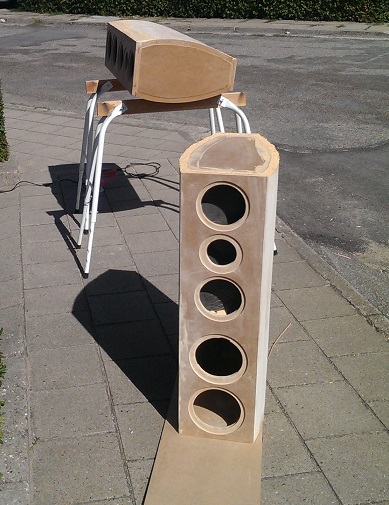

Højttalerne er ved at blive spartlet.

Er der sket noget mere med dit meget fine projekt?

Er spændt på at se hvordan de bliver når de er færdige


__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Der sker lidt, men ikke meget.

Jeg har nu spartlet alle højttalerne, men mangler at slibe den ene top og bund ned.. Samlet set vil jeg tro at jeg har brugt
15-20 timer på at spartle og slibe Det er et større arbejde end man forventer.

Ud over spartlingen har jeg været i gang med at lave nogen af de andre ting klar, så som enhedernes skruehuller er blevet
boret op til 5mm, så unbrako skruerne kan gå igennem (fin-gevind med islagmøtrikker på bagsiden).
Yderligere har jeg tilpasset skrue terminalerne med krympeflex og en gummipakning, så terminalerne ikke kortslutter, når
de bliver monteret på bagpladen.

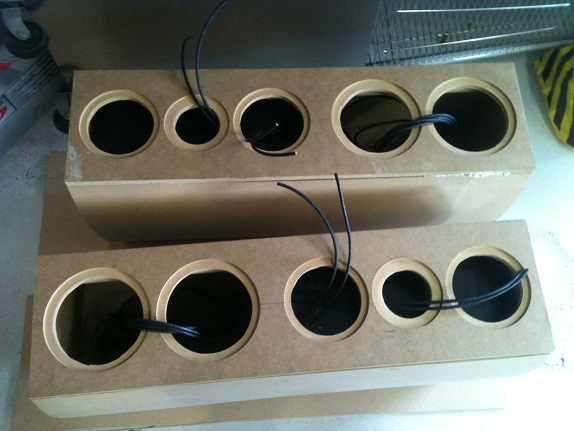

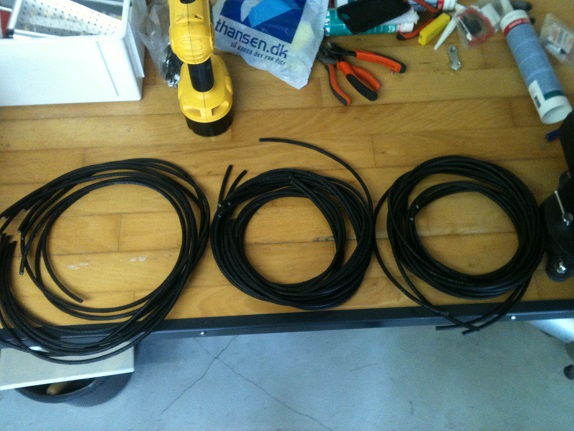

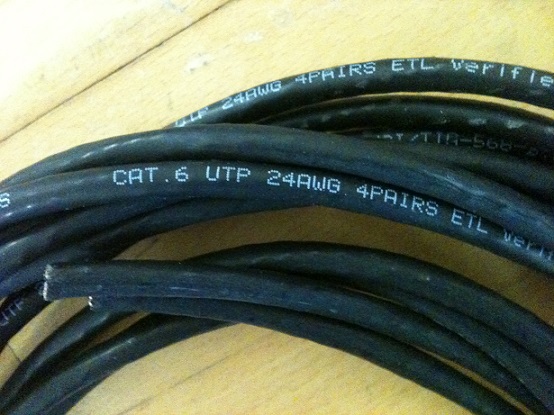

Inde i huset har jeg trukket kabler og opsat kabelbakker.

Planen er kun at give højttallerne en omgang grunder og hvid maling. Min erfaring siger mig at træet altid gir sig lidt, når de
kommer op i stuen. Så ligeså snart de har stået i stuen i et par måneder, bliver enhederne afmonteret og kabinetterne
malet.

Når nu du spartler, så grund før hver ny spartling. Så kan du også se hvad du laver. Når de er færdig spartlet, så grund kabinettet 2 gange, hvis du kun grunder dér hvor der er spartlet til at begynde med. Så er træet fyldigt og mættet og den sidste lak (hvid) vil stå rigtigt pænt.

__________________
If you can't explain it simply, you don't understand it well enough

Et rigtigt godt råd fra Allan, det er godt at have nogle malere herinde.

      carsten

Ja tak for det meget gode råd

Jeg har mange gange forgæves forsøgt at få gode råd nede i malerforretningerne, men intet har virket, og jeg har ikke hørt den der fremgangsmåde før..

Det skal prøves
Skal nemlig snart i gang med at bygge mine satellitter og center ht'er


__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Så blev den ene højttalere grundet, slebet, og grundet.

Det ser bare godt ud

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Tak

Det er noget af et arbejde.. MDF pladerne suger virkeligt meget maling og for at få et ensartet resultat skal der et godt lag på.

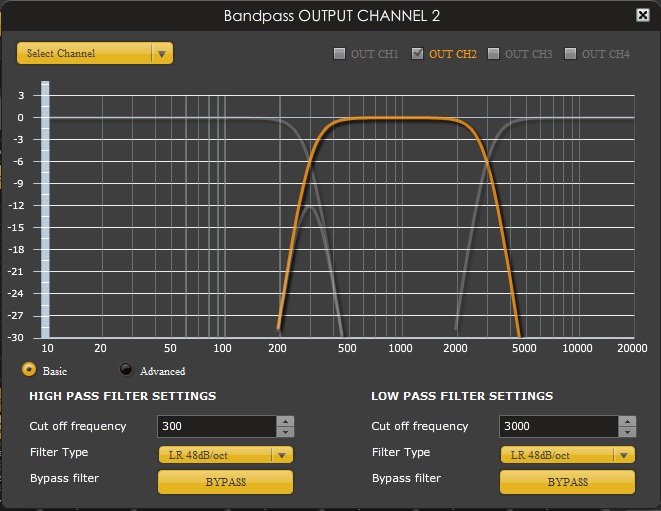

Jeg har også fået lavet et udkast til delefilteret. Der er dog ikke konfigureret nogen EQ, da dette sker vha. mikrofon

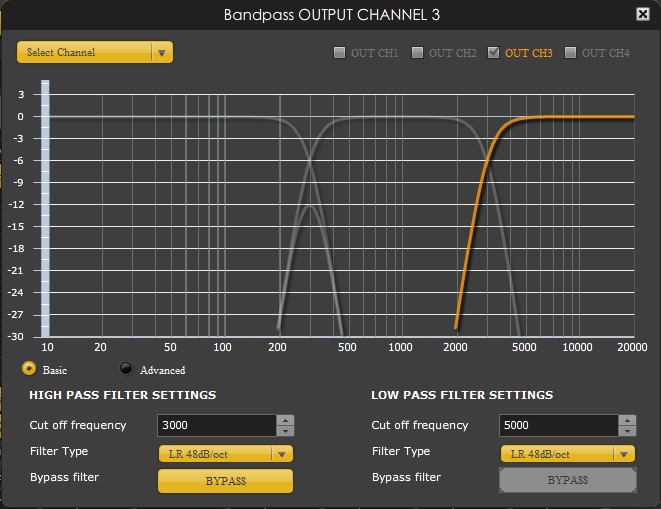

Diskant:


Mellemtone:

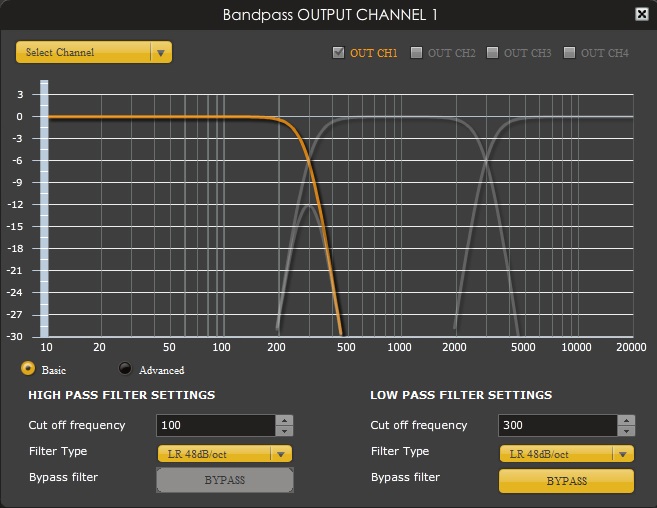

Bas:


Ud over disse, har jeg lavet 3 andre filtre med butterworth filter 24db/okt, linkwitz riley 24db/okt og linkwitz riley med 12db/okt.

Ja, MDF suger helt vildt!

Jeg har en kammerat der er maler, og han viste mig en 19 mm. MDF-plade som var blevet grundet 2 gange, og malet 3 gange
(højglans sort), og mellemslebet med korn 1200 mellem hvert lag.. Ret normal fremgangsmåde for MDF..

Han havde så skåret den over, og når man så den fra siden, var malingen trukket ca halvvejs igennem! Dvs. MDF'en var sort
ca 10 mm inde i pladen!
Ret vildt

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Jeg synes at LR2 (12dB) lyder bedst - som om lyden er mere sammenhængende og der er mere dybde i lydbilledet

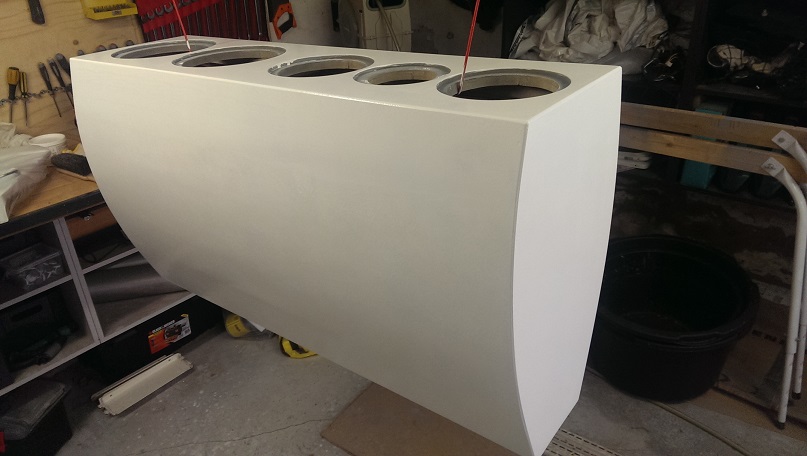

Så blev den ene malet hvid første gang.

Ser fornuftigt ud.

__________________
If you can't explain it simply, you don't understand it well enough

Så blev den ene højttalere færdig malet og nu er jeg gået i gang med at montere delene.

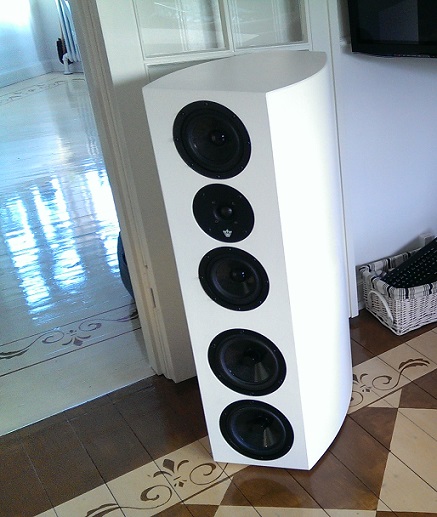

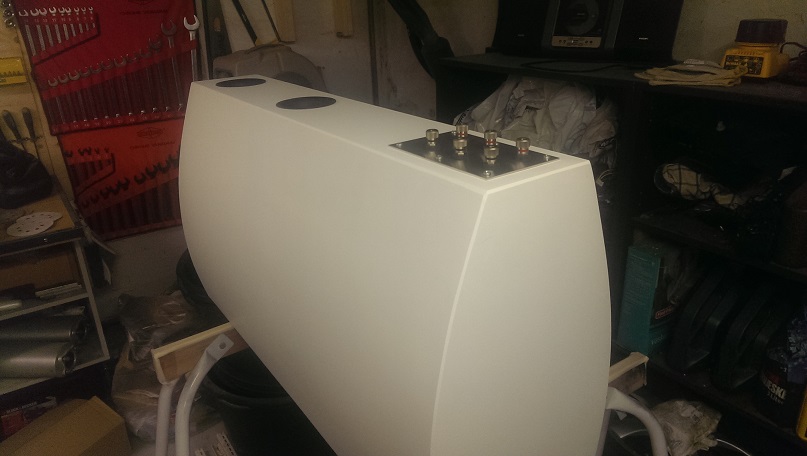

Så blev den første højttalere færdig :)

Højttalerne er færdige og nu skal jeg i gang med at lege med MiniDSP og min UMIK-1 :)

Første test uden målinger og mikrofon :)

Delefrekvens 350Hz 24db linkwitz riley og 3500Hz 24db linkwitz riley.

Diskant dB -2.4
Mellemtone dB - 1.9
Bass dB 0

EQ ingen.

Fornuftig lyd, dog har bassen en helt skæv frekvensgang i bunden. Det er som om at ved 20-25hz er lydstyrken helt vildt høj
og ved 30-50Hz, er der for lidt.
Dette skyldes helt klar at basrefleks rørene, er en forkert længde og derfor er kurven ikke optimal.
Jeg vil de nærmeste par dage prøve at måle dem og se om jeg kan korrigere kurven.

Links til guides (MiniDSP og målemikrofon) - Her kan I læse lidt om hvordan REW kan måle og lave et forslag til EQ, som
nemt kan importeres ind i MiniDSP.

http://www.minidsp.com/applications/auto-eq-with-rew
http://www.hometheatershack.com/forums/spl-meters-mics-calib ration-sound-cards/10001-rew-cabling-connection-
basics.html
http://www.minidsp.com/applications/acoustic-measurements/um ik-1-setup-with-rew
