Efter at have hørt Troels Gravesen's C17 2-Vejs d'Appolito konstruktion sammen med rør, er jeg blevet lidt tændt på dette kit fra Troels Gravesen  http://www.troelsgravesen.dk/C17.htm

Derfor blev der hjemkøbt diverse materialer til denne konstruktion, så der kunne startes på dette kit her i weekenden.

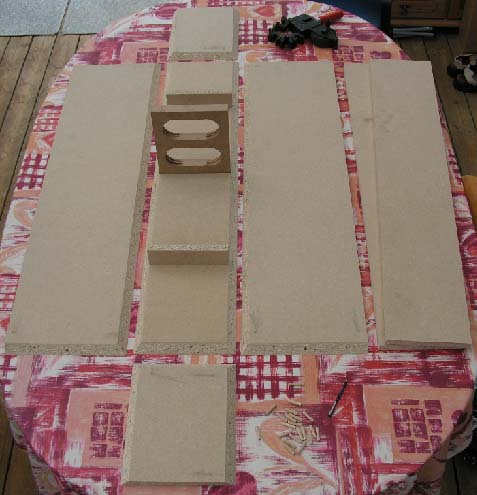

Først skulle der udskæres lidt træ, her har jeg bevidst valgt spåndplade i en god og tung kvalitet, dette er for lydens skyld, da jeg mener spåndplade har nogle lydmæssige fordele.

Hele kabinettet er udskåret i smig, så der ikke kommer til at fremstå kanter der vil kunne ses efter den endelige finering.

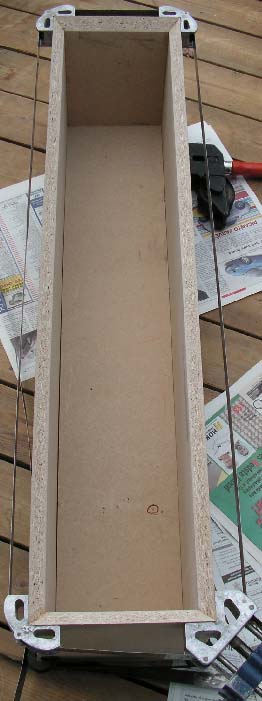

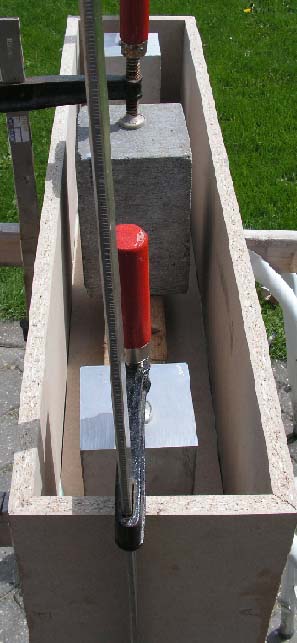

Her er kabinettet så limet og spændt op, og bagpladen er lagt løst i for at holde kabinettet i vinkel. Så er der bare at lægge fronten i sammen med lidt lim, her der også 45 grades smig.

Efter den smigskårede frontplade er limet på, bliver den indre frontplade limet/skummet i. Dette er gjort for at stabilisere og dæmpe frontbaffelen, frontbaffelen bliver så 2 x 19 mm tyk.

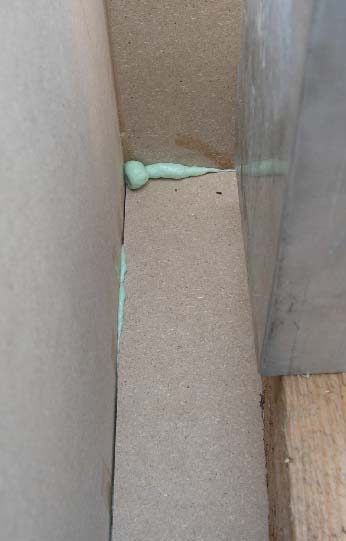

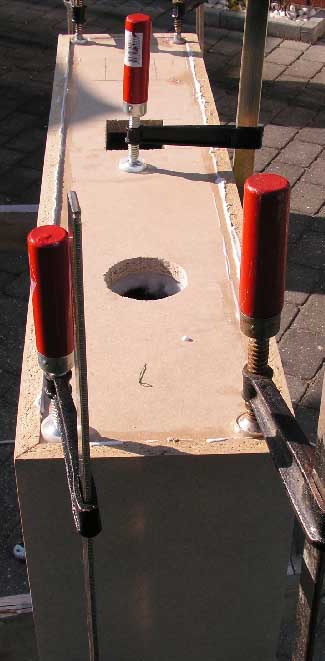

Her ses PU limen der holder den indre frontplade, PU limen er blandet med lidt vand, således limen skummer op og fylder alle revner op, og dermed giver en rigtig god og stærk limning. Her skal der spændes godt op så kabinettet ikke giver sig.

Det var hvad der kunne nåes på denne fredag.

Altid spændende med et nyt projekt. Følger det med spænding.

__________________
Hilsen Henrik

det var da en interessant soændeting.. hvor finder man sådan noget?

interessant projekt du har gang i.. og ja, det bliver spændende at følge med i

Meget spændende. Det ser ud til de snart er færdige jo

Ville gerne ha sådan et par. Vil du ud med prisen ?

@Witzel:

Det værktøj som jeg har brugt til at spænde kabinettet op med, er venligst udlånt af en snedker, og er professionelt værktøj, hvor hjørnerne/vinklerne er i aluminium og båndet er et stålbånd. Med dette værktøj kan kabinettet spændes korrekt og meget hårdt/starmt op, således limningen bliver stærk og i vinkel.

@Japer:

Sådan et sæt højttalere løber op i ca. 1000,-kr. for Vifa C17, og 700,-kr. for Seas diskanterne, plus 600,-kr. for delefilter, samt 400,-kr. for isolering/dæmpningsmaterialer, og 250,-kr for spåndpladerne, og 300,-kr. for porte/terminaler/højttalerledning, og sidst men ikke mindst 300,-kr. til finer. Så en samlet slutpris på ca. 3550,-kr. plus lidt fritid (Kvalitets hygge tid).

mvh.



Spændende lille projekt

glæder mig til at se når fineren er kommet på.

keep up the good work

__________________
Livet er for kort til dårlig lyd

My speakers

Spennede prosjekt.

@Witzel
De har en klon af den avanserte skruetvinge på Biltema, har brugt den flere gange og syntes den fungerer udmerket.. (dog det er plast og ikke alu.)  http://www.biltema.se/products/product.asp?iSecId=876&iI temId=90894

__________________
"Remember to always be yourself. Unless you suck." - Joss Whedon

Nå så blev der lidt tid til DIY igen, fik i dag gjort kabinetterne klar til slibning, således der kan komme finer på i løbet af ugen eller næste weekend.

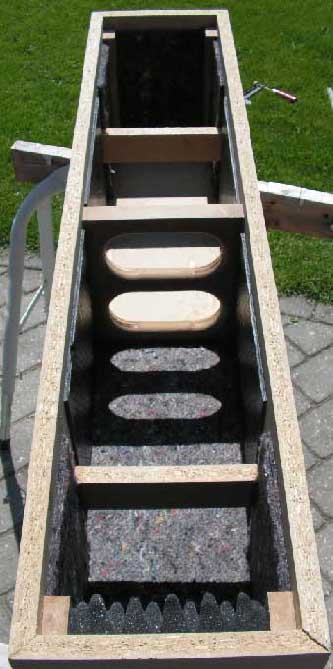

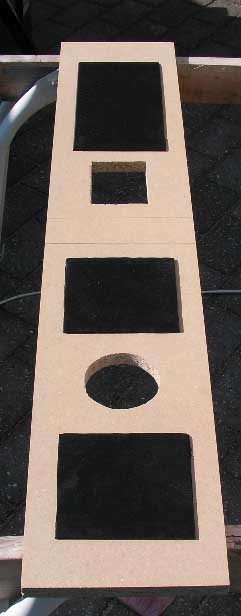

Bitumen og filt på siderne, og i den nederste del af fronten. Selv om det ikke er så meget bitumen der er brugt, så dæmper det kabinettet helt godt.

Lige et nær billed af bitumen pladen på kabinet siden.

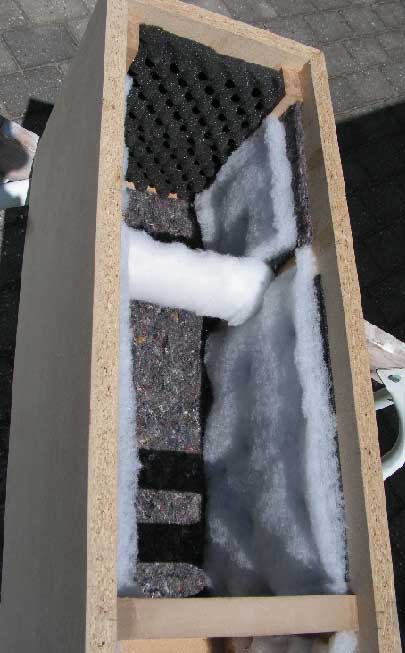

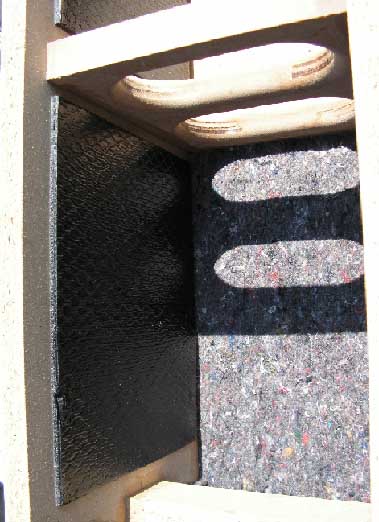

Så hæftes der aqustilux over bitumen pladerne, og rundt om de interne afstivninger.

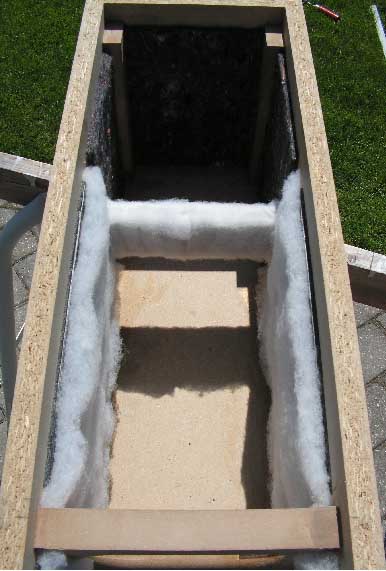

Oppe i toppen hvor enhederne skal sidde dæmpes det også med aqustilux på siderne, og med dæmpefilt øverst.

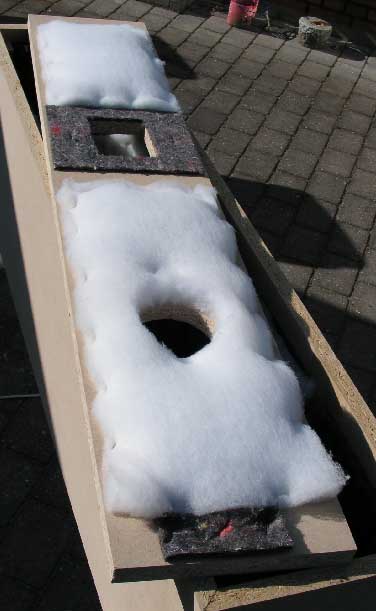

Så er der lavet huller til reflexporten og til terminalerne, og bagpladen er dæmpet med bitumen.

Så er bagpladen færdig til montering, der er igen dæmpet med aqustilux og dæmpefilt. Aqustiluxen er hæftet over bitumen pladerne.

Så er bagpladen endegyldigt sat fast, og nu skal der slibes til den store guldmedalje, så der kan komme finer på, og den snart kan blive færdig, og kan sluttes til en af rørforstærkerne

mvh.

Så er der jo ikke lang tid til der kommer lyd ud af dem...

Ser ganske fornuftigt ud, og kan godt forstå dit valg af spån, frem for MDF.


__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

Nå så kom jeg endelig vidre, det tar jo lidt tid at få fineret sådan et par kabinetter, når det skal være ordentligt

Så er det jo bare at gå i gang med at slibe.

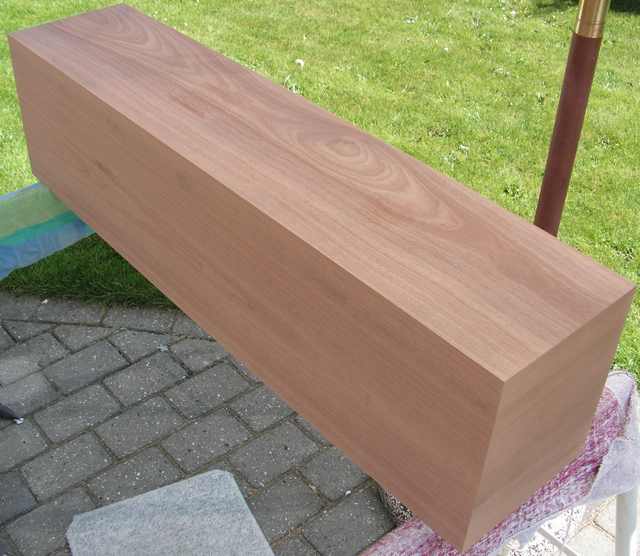

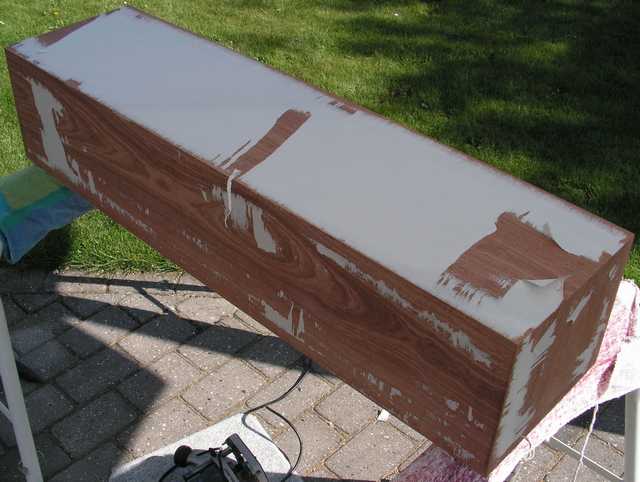

Efter længere tids slibearbejde begynder kabinettet at vise sig fra sin pæne side.

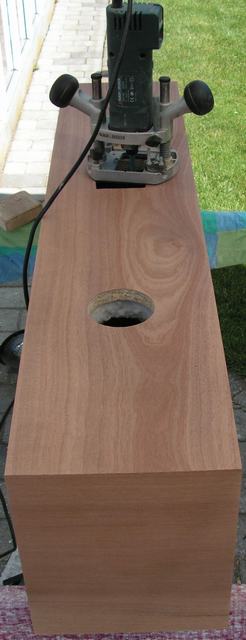

Så skal der fræses huller til henholdsvis basrefleksporten og til terminalerne.

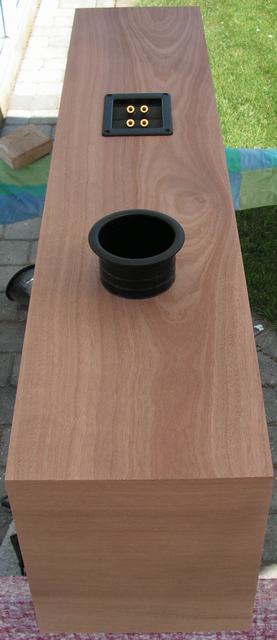

Og huller blev der så. Men passer de så også.

Ja, selvfølgelig passede de.

I morgen gælder det så nedfræsning af enheder, herefter er det så lakering af kabinetterne der er på programmet. Håber de kommer til at spille inden alt for længe.

wow.. nu begynder de jo at blive rigtig lækre..

nydeligt arbejde!!

Ser ganske fornuftigt ud.

Er det Band-It finér du har brugt?

__________________
DanielS - Alkohol tager toppen af ubehagen ved livet - Der findes ikke dårlige ideer, kun mangel på vilje til at udføre dem!

Ja det bliver ganske ok, men der er også lagt en del tid i dem. Lige nu er jeg ved at finslibe, så jeg kan få dem lakeret et par gange inden, der fræses ud til enheder, så flosser træet ikke i kanten ved fræsningen.

Nej det er ikke Band-It finer jeg har brugt det er almindeligt finer, der er limet på med hvid snedker lim, og så sat i press et par timer. Dette kræver at kabinettet er helt plant på alle sider.



Så fik kabinetterne den første omgang skibslak, denne lak er fortyndet med 50% mineralsk terpentin, således lakken trænger dybt ind i træet, og gør det stærkt og pænt, så skulle man undgå det man i fagsproget kalder "Brag".

Her er de tørre og klar til at få 2. gang lak, inden der fræses ud til enheder.

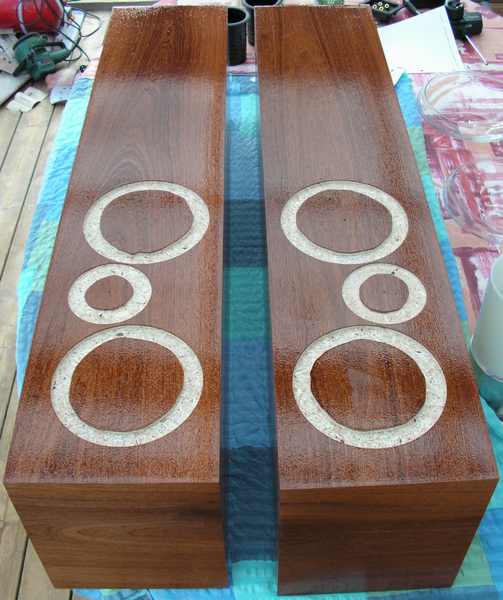

Her er der fræst ud til undersænkning, og grunden til den underlige overflade, er at den er blevet våd slebet, så den er klar til endnu en gang lak, efter udskæring i morgen.

Hvordan har du lavet undersænkingen, styreting i midten af hullet eller en skabelon på yderkanten?

__________________
Denon, Yamaha og DIY Speakers
Se hjemmesiden for billeder osv
Mit Setup

Ja jeg har lavet en skabelon til min overfræser, i denne skabelon har jeg så lavet fixcerings huller, der passer til standard enheders diameter, f.eks. 100, 105, 110, 170, 172, 175 og 180 mm. Skabelonernen er lavet i henholdsvis tynd krydsfinerplade (4mm) og i plexsiglasplade (3mm).

Der er så en centertab der fixseres i centrum af enhedens placering, så er det bare at køre rundt som med en passer. Hvis du kigger efter på billedet, kan du godt ane det lille 3mm hul i midten af undersænkningen.

mvh.

Nå nu har højttalerne været færdige i næsten 4 uger, og de er efterhånden ved at være tilspillede, og de spiller ret godt i grunden, de er perfekte til rør.

Det eneste der lige mangler til højttalerne er en fod, og den er faktisk lavet, men jeg har ikke fået taget mig sammen til at få denne malet sort, og så få den monteret på højttaleren, men det kommer nok.

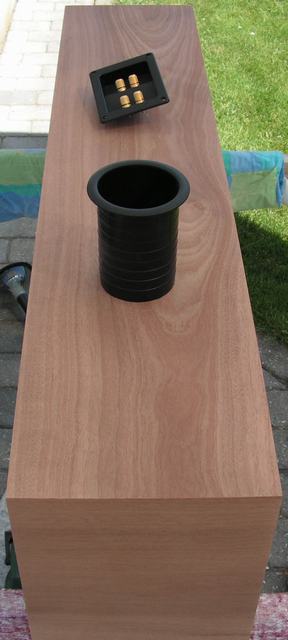

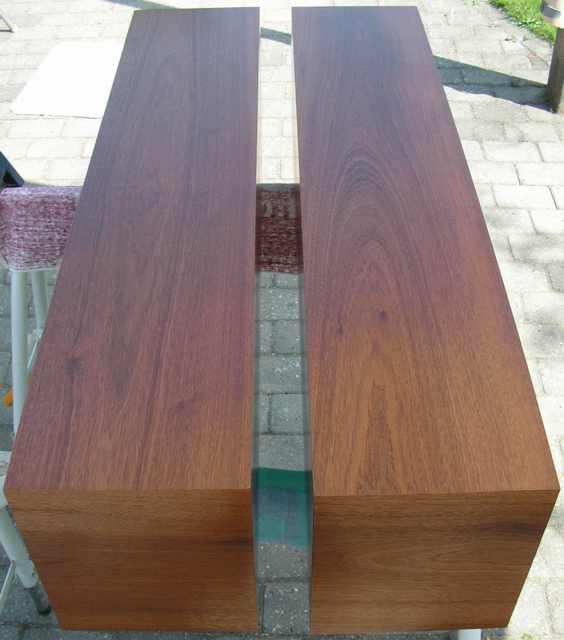

Højttalerne har fået 4 gange skibslak, det giver en god dybde i fineren. Det roder lidt med LP'er i stuen.

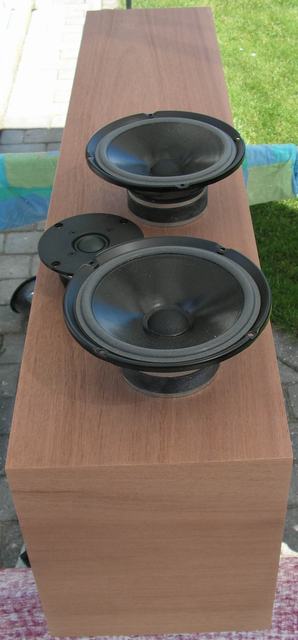

Her får man en fornemmelse af højttaleren i sin helhed. Delefilteret er her i starten lavet i forholdsvise billige komponenter, men bliver skiftet til bedre når filteret er trimmet helt på plads.
