BeoFan skrev:   Et lille reparations tips til andre BeoLab Penta ejere før de skrotter dem.  Med hensyn til det lille problem jeg omtalte i et tidligere tidligere indlæg, er jeg er blevet oplyst om at brum i en BeoLab Penta højtalere skyldes, at de 2  store kondensatorere i strømforsyningen er ved at blive for gamle. Det er de aller største kondensator  som skal skiftes.  (placering på print; 06C1 & 06C2,  værdi; 10.000 UF/20%/ 80V, B&O bestillingsnr.; 4200653, pris; ca 200 kr stk). Med lidt lodde erfaring, omhyggelighed og omtanke er det relativ nemt selv at at udskifte dem En anden ting typisk fejl  er periodisk støj/knas, og det skyldes et par defekte potmeter(firkantmærke PREH) IR59 og IR 95 der skal skiftes.

Begge fejltips er korrekte. De to potentiometre der skal skiftes er til justering af DC-balance og tomgangsstrøm. Det er derfor meget vigtigt at de justeres korrekt efter udskiftning da apparatet ellers ikke virker. I værste fald kan forstærkeren brænde af på grund af for høj tomgansstrøm.

Tak Stanley for bekræftelsen, jeg har lige fået en mindre håndfuld hjem af kondensatorer, så nu sker udskiftningen.

Tak for den vigtige info ved vedr. potmetre , jeg havde ikke tænkt på at de skulle justeres,

 Har du en vejledning til dette?

NYT TIPS! til Penta ejere..

ABO-center.dk anbefaler at man udskifter R1 (monteret på delefilter til mellemtone) med en 3,3 ohm modstand til 2,2 ohm for at forbedre lydkvaliteten i mellemtoneområdet.

(det er den første første modstand, som kommer efter + indgang på delefilteret til mellemtone)

På det diagram som jeg er i besiddelse af er dette allerede ændret, så tipset det gælder formentlig  de ældste  Penta med gult eller orange display

BeoFan skrev: Tak Standley for bekræftelsen, jeg har lige fået en mindre håndfuld hjem af kondensatorer, så nu sker udskiftningen.  Tak for den vigtige info ved vedr. potmetre , jeg havde ikke tænkt på at de skulle justeres,  Har du en vejledning til dette?

Det kniber lidt med hukommelsen desværre, så jeg kan ikke huske hvormeget tomgangsstrømmen skal justeres til. Det er omkring 4 år siden jeg har prøvet det sidst. Det er beskrevet i servicemanualen, men hvem har lige den?

Du skal bruge et millivoltmeter ( evt. digitalt multimeter ). Justeringerne skal foretages uden højttaler tilsluttet. Dc-balancen justerer du ved at måle på udgangsforstærkerens midtpunkt i forhold til stel. Der skal justeres til 0 mV.  Tomgangsstrømmen måles over udgangstransistorernes emittermodstande. Hvormeget der skal justeres til kan jeg som sagt ikke huske, men det kan du måske få oplyst andre steder. Du kan selvfølgelig også måle strømmen inden du lodder de gamle potentiometre ud, men det er ikke sikkert at de står helt rigtigt, da de godt kan ændre sig med tiden. Et andet problem kan være at forstærkeren slukker med det samme. Det er sikringskredsløbet der får den til at slukke hvis DC-balancen står for skævt inden du får den justeret. Det er altså ikke helt nemt at gøre selv hvis man ikke har prøvet det før og man ikke har servicemanualen.

Dejlige minder med BeoMaster 4400.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Jeg vil nu gå videre i min beretning om hvorfor jeg valgte netop dette TV.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Der stod MESSE TILBUD minus 20%.



Hun sagde sku OK, så jeg skyndte mig at lave en købs aftale, inden hun fortrød.



Se Messe tilbud



Se  Specifications



Der var 8 dages leverings tid, det var en rigtig lang tid at vente.





__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

det er fedt setup du har der

kanon flot tv

hvad synes du om beolab 5 ?

kuncha tak for


BeoLab 5 spiller rigtigt godt, men der kan ikke stå blomster på dem.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

ja det er jo lige det  både pengene og designet

kan man egenligt lave dvdafspilleren kodefri ?

kuncha skrev: kan man egenligt lave dvdafspilleren kodefri ?

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Nyhed Okt. 2006.

Til ejere af BeoVision 7 og Sagem 81HD Selector.

Der vil fra Bang & Olufsen være en STB-tabel 3.90 klar i uge 43 eller 44,
som understøtter Sagem 81HD, hvorefter du kan få din BeoVision 7
flashopdateret i Set-top-box controllerens menu. Det bliver dejligt fremover
at kunne betjene Sagem 81 Selector med Beo4 fjernbetjeningen.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

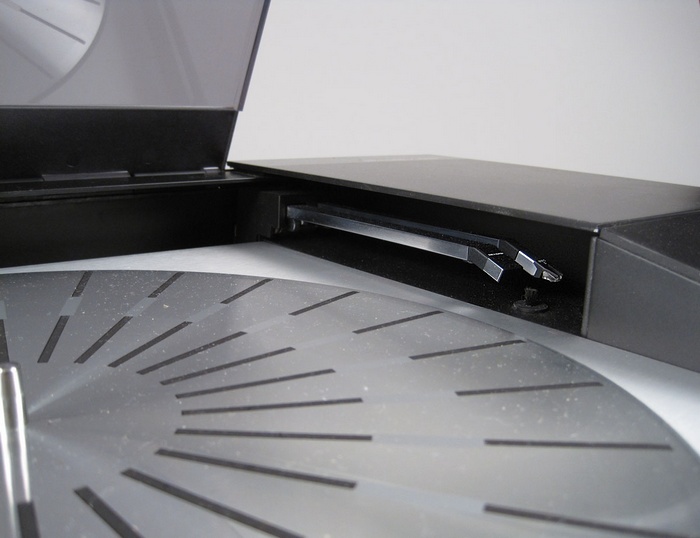

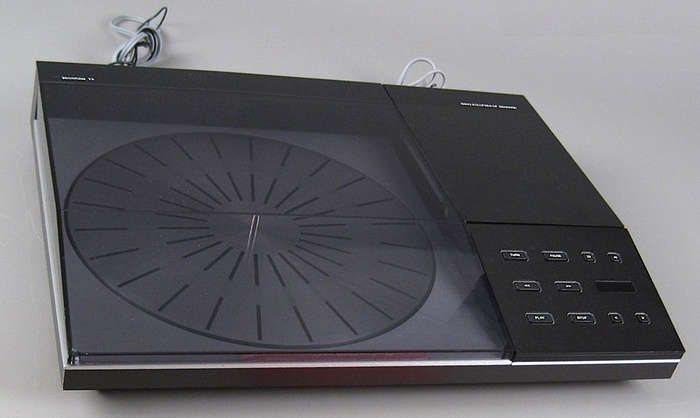

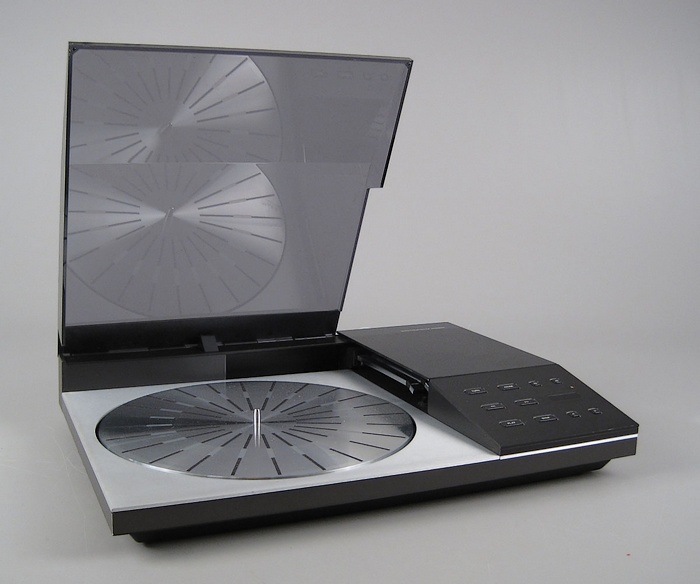

Grammofonen i mit set-up - Beogram TX.

Her billeder.

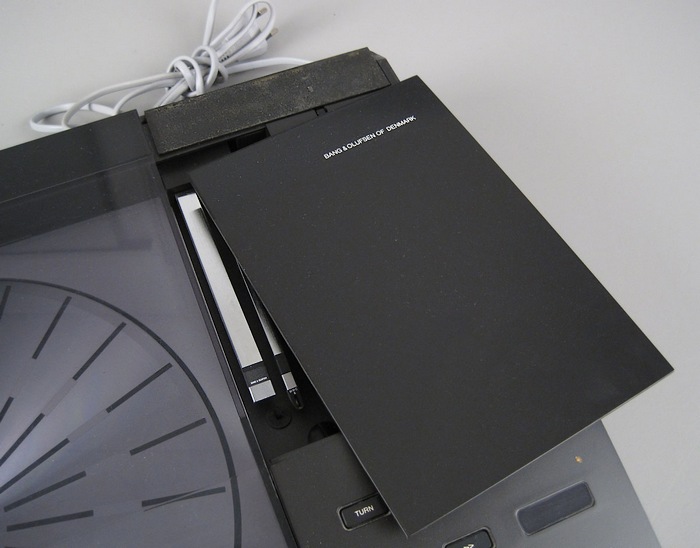

Dette er vist en karakteristisk fejl for denne model, at denne plade går løs.

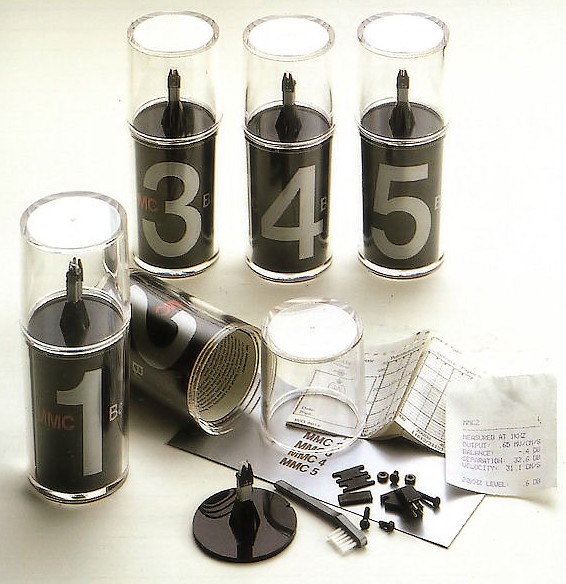

På side 14 findes mere om Beogram TX. og MMC1.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Er du ejer af Sagem 81 HD Selector og BeoVision 7-40"/32" TV.



Bang&Olufsen en klar med STB-tabel 3.90 som understøtter Sagem 81HD.

Du kan nu få din BeoVision 7 flashopdateret i Set-top-box controllerens menu,
af dit lokale Beocenter, hvor efter du kan fjernbetjene Sagem 81 HD Selector
med Beo4 fjernbetjeningen.

Sagem 81HD Selector betjenes via Beo4 på følgende måde.









Du vil kunne gå direkte til en tv kanal ved at trykke kanal nummer.

Hvis du vil steppe up/down i tv programmer trykkes GO + up / GO + down.( 2 på billedet )



__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Den længe ventede software version 4. 1. 04 til Selector Sagem 81
HD virker Ok, så nu er der digital radiostationer, og undertækster
på C-more HD, Selector kanal 83.

__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Jeg har nu købt endnu et sæt BeoVox Penta. Det sæt jeg hele tiden har brugt er fra 1986, og det ny
indkøbte sæt er fra 1992. Det er altid rart at have reservedele. Da jeg skulle afprøve dem
konstaterede jeg der er en forskel. Højtalerterminalerne på BeoVox Penta fra 1992 er meget mindre,
og det betyder så at jeg ikke umiddelbart kan tilslutte mine 6 mm² højtalerkabler.







1992 modellen til højre er lidt lysere i front stoffet.





1992 modellen alt for små terminaler.      1986 model, fine store terminaler, passer til 6 kvmm.







B&O's BeoVox Penta Specifications:





__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Ja, de ser da godt nok lidt spinkle ud de nye terminaler. Jeg vil dog tro at det er ret nemt at udskifte dem til nogle kraftigere. Hvis B&O ikke kan levere den gamle type mere, kan du sikkert finde noget uoriginalt der passer.

Hej Stanley
Jeg har klaret det på en enkelt måde. 4 stk. af den du ser på billedet har jeg nedfræset så de

passer ind i skrueterminalen, og som du kan se kan de tage et stort kabel ca. 12 kvmm.

Der er plads nok i brønden ved skrueterminalen.





__________________
Mvh. Peter Pan. Se link - DIN-RJ45-Adapter.- PPsetup.- Div.& Diy.

Sådan så køre det.
