Hej.

Efter at have byttet en flok af mine zappulsemoduler er jeg netop startet på en effektblok med hhv. elektronisk delefilter fra LC-audio, samt 4 ncd moduler og 1 modul zappulse.





Flere fotos kommer som det skrider frem.

mvh. Per.

jeg kigger glædeligt med her:)

har ventet på sådan et projekt...

Ser godt ud

Jesper

Hej.

Mangler nogle kul-modstande som jeg vil sætte i serie med indgangssignalet. Caddock 132 skulle være gode, men hvor kan man købe sådan nogle? Er audionote-modstande gode, de kan ihvertfald købes herhjemme...

mvh. Per.

PHN2 skrev: Hej. Mangler nogle kul-modstande som jeg vil sætte i serie med indgangssignalet. Caddock 132 skulle være gode, men hvor kan man købe sådan nogle? Er audionote-modstande gode, de kan ihvertfald købes herhjemme... mvh. Per.



de kan bla købes her

http://www.partsconnexion.com/catalog/resistors.html

Det ser spænende ud.

__________________
Dan R. Hansen

Hej.

Audioconsult foreslog at sådan nogle modstande, som kun sidder der for lydens skyld skulle være over 100kohm, kan det godt passe; noget med impedanstilpasning...

mvh. Per.

Hej.

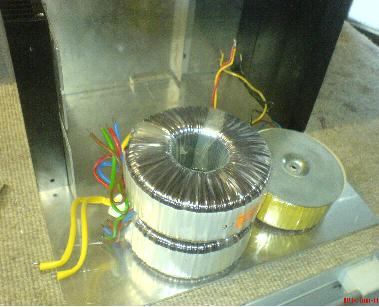

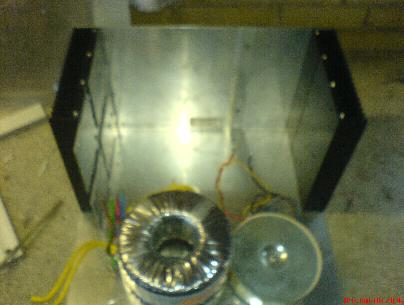

Har alligevel fået lidt probs. med plads, selvom det er et stort kabinet. Er det Ok at have sine trafoer monteret ovenpå hinanden med en stor gennemgående bolt. Se foto især nederste foto!



Det er ok hvis du bruger mellemlæggene.

PHN2 skrev: Hej. Audioconsult foreslog at sådan nogle modstande, som kun sidder der for lydens skyld skulle være over 100kohm, kan det godt passe; noget med impedanstilpasning... mvh. Per.

Det er alt for meget giver spændingsfald. 470 ohm Riken giver det bedste resultat.

PHN2 skrev: Mangler nogle kul-modstande som jeg vil sætte i serie med indgangssignalet. Caddock 132 skulle være gode

Er det kulmodstande du mangler? Caddock 132 er 1% filmmodstande - ikke kulmodstande. Kulmodstande kan ikke fåes med lavere tolerancer end 5% mig bekendt. Jeg har en del gamle kulmodstande liggende, hvis det alså er sådan nogle du mangler.

Venlig hilsen

Mikkel C. Simonsen

Noget nyt?

__________________
Dan R. Hansen

Hej.

Desværre skrider det langsomt fremad; er ved at gøre barneværelse nr. 3 klart. Det er kun småting jeg får lavet ind imellem.

mvh. Per.

Men det er da altid noget at du ikke er gået helt i stå

__________________
Dan R. Hansen

Ifølge en af byggebøgerne fra L C Audio kan det ligefrem være en fordel at have trafoerne ovenpå hinanden. De skal blot monteres i modfase, så hjælper de faktisk med at minimere hinandens magnetiske udstråling.

Mvh.

Hej.

Modfase; vil det sige at bytte rundt på den ene primære ved tilslutning til 230v?

mvh. Per.

Ja, det vil det.

Mvh.

Hej.

Lige en lille update, skruer lidt på kassen on and off...Her kommer fotos...

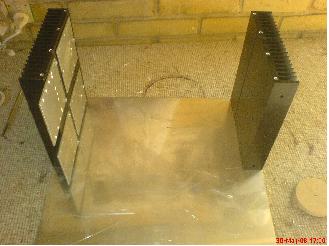

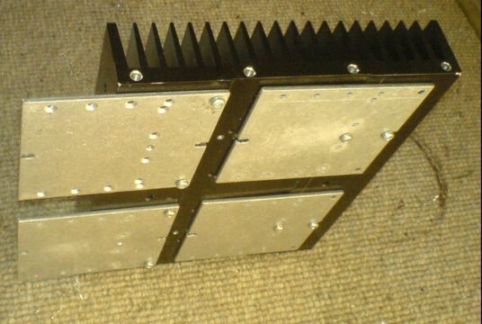

Den ene heatsink med monteringspladerne til ncd moduler og psu'er.

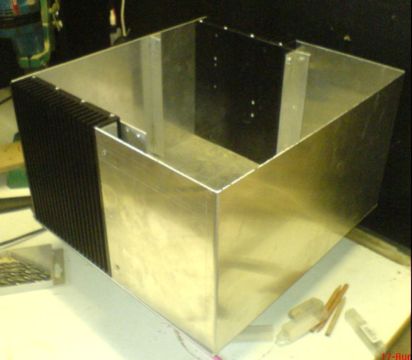

Med det blanke svøb monteret.

Sprøjtede lige svøbet sort, det bliver vist pænest.

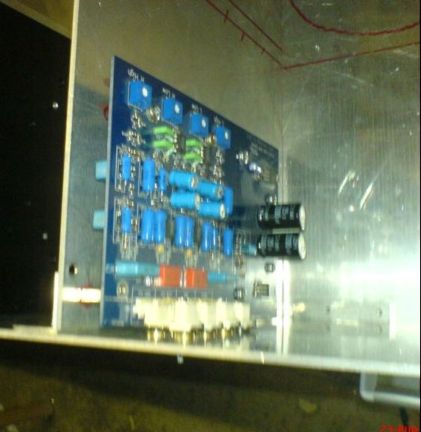

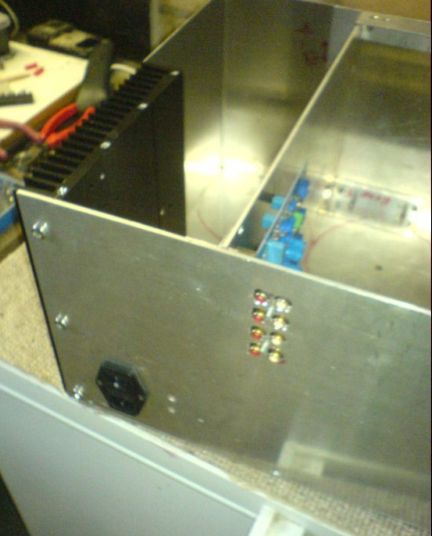

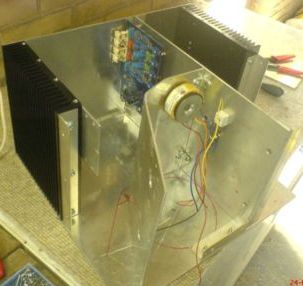

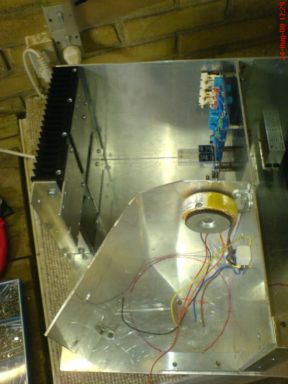

El-delefilter monteret, stik udenpå kabinettet nedenfor.

mvh. Per.

Hej.

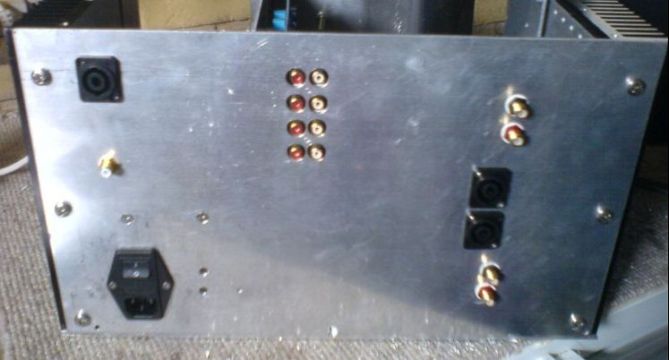

En lille update, har fået boret/drejet gevind på bagsiden, forhåbentlig færdig:

mvh. Per.

Det var da godt nok en seriøs kasse! ser meget lovende ud hvad kommer den til at yde?

__________________
Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere

Det er rigtig sjovt at lave den slags opbygning bare man ikke skal lave fejlfinding og skille det ad igen
