Jeg har, som flere herinde, måtte finde en alternativ løsning til en stor subwoofer stående frit fremme. Da min stue er utrolig lille, blev løsningen at den skulle smides ind under sofaen. Her er lidt billeder af projektet! Det hele er bygget efter princippet, at det skal være sjovt, funktionelt og ikke mindst billigt.

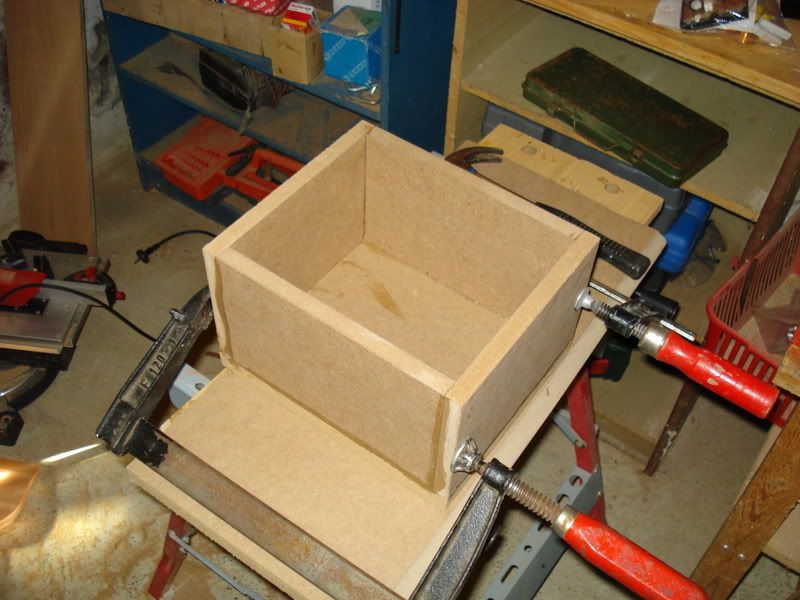

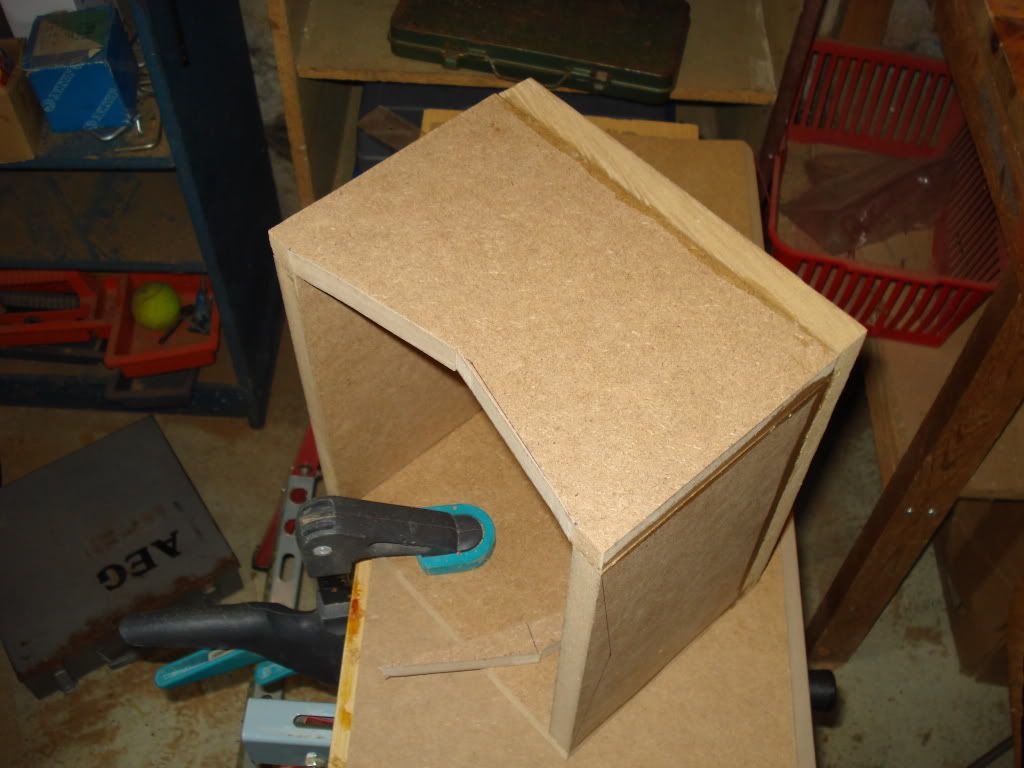

Her bygges kassen til forstærkeren:

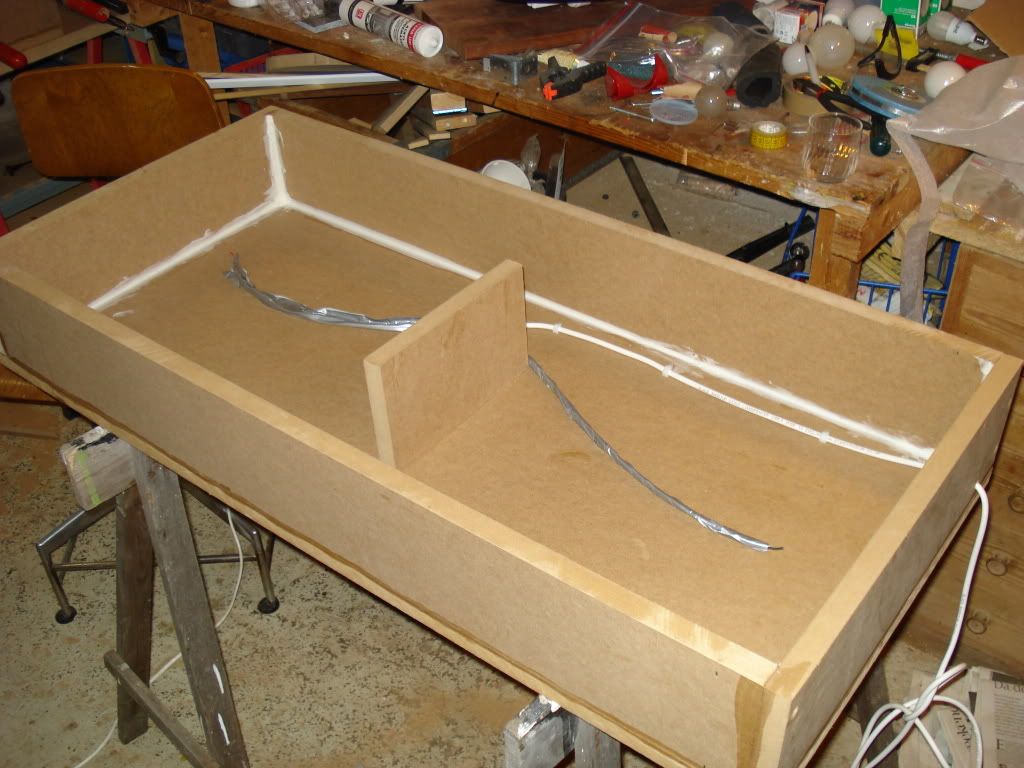

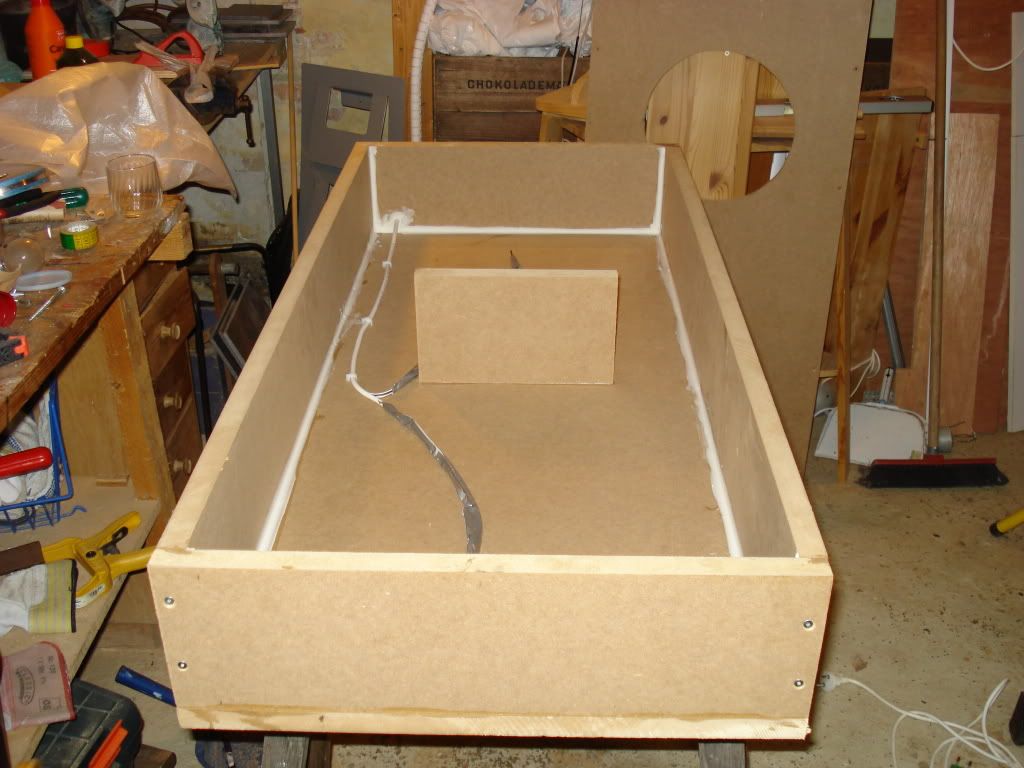

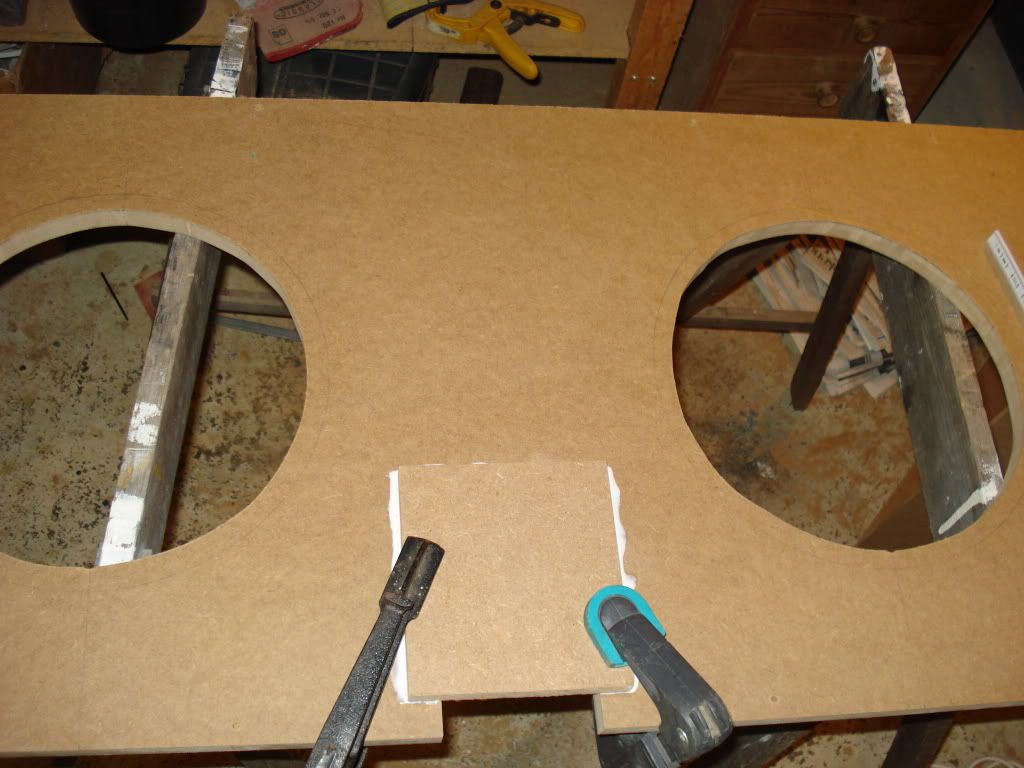

Og selve baskabinettet. Gaffa-tape og kabel-clips er nok ikke liiige hi-fi, men der skulle være noget til at holde kablerne sammen. Kassen er en 60 l. trykkammer i 22mm mdf.

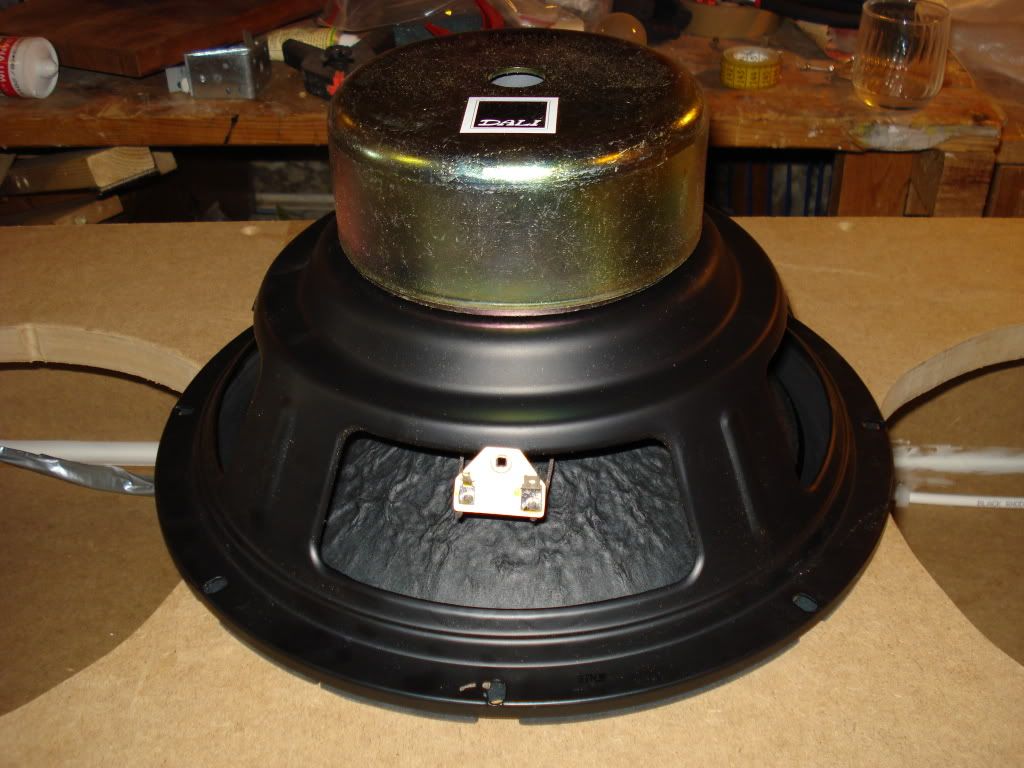

En papkasse fyldt med bassss. Det er 2 stks. Dali SWA 12.

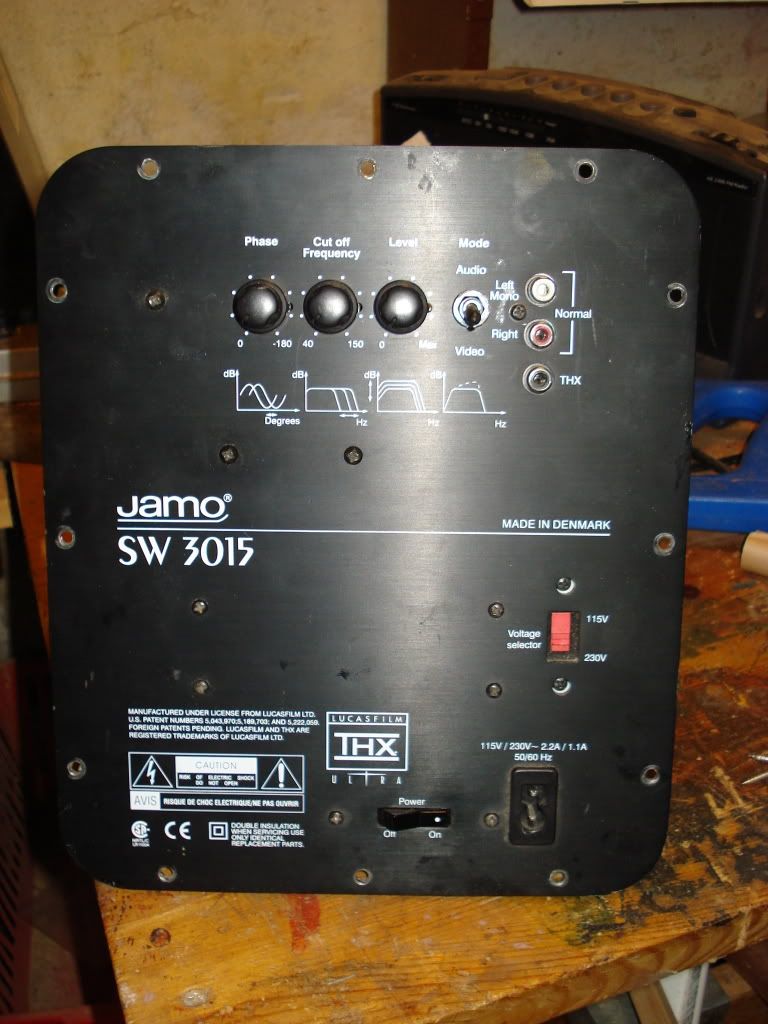

Det første forstærkermodul, en Jamo SW3015. Det blev senere udskiftet pga. støj.

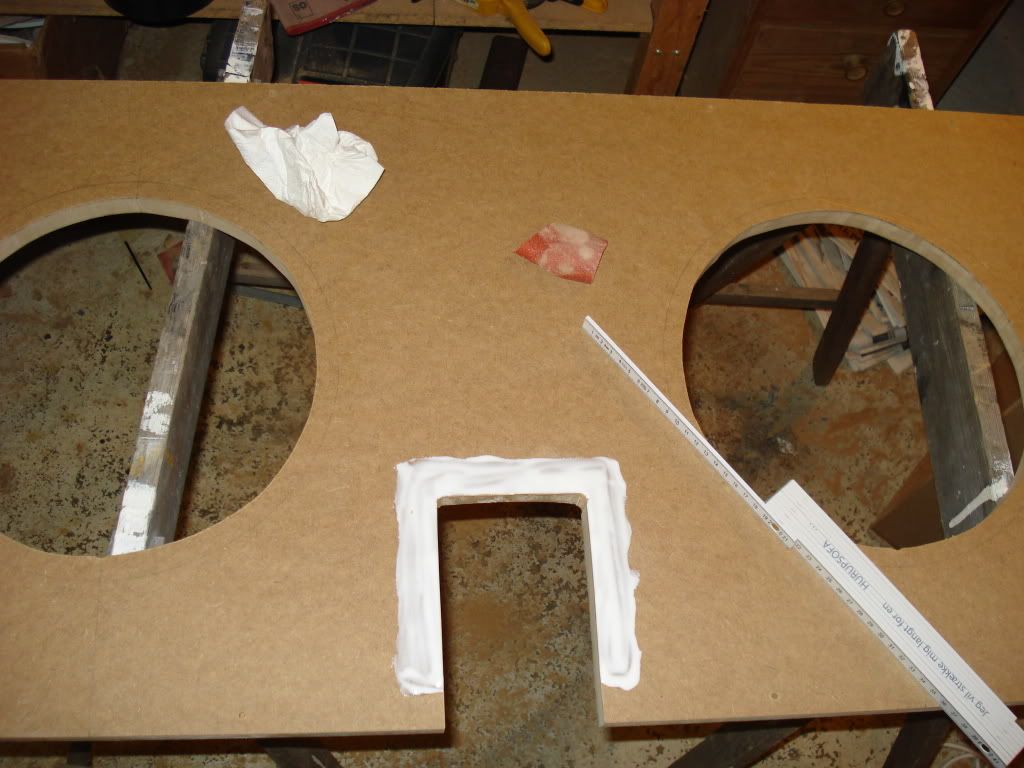

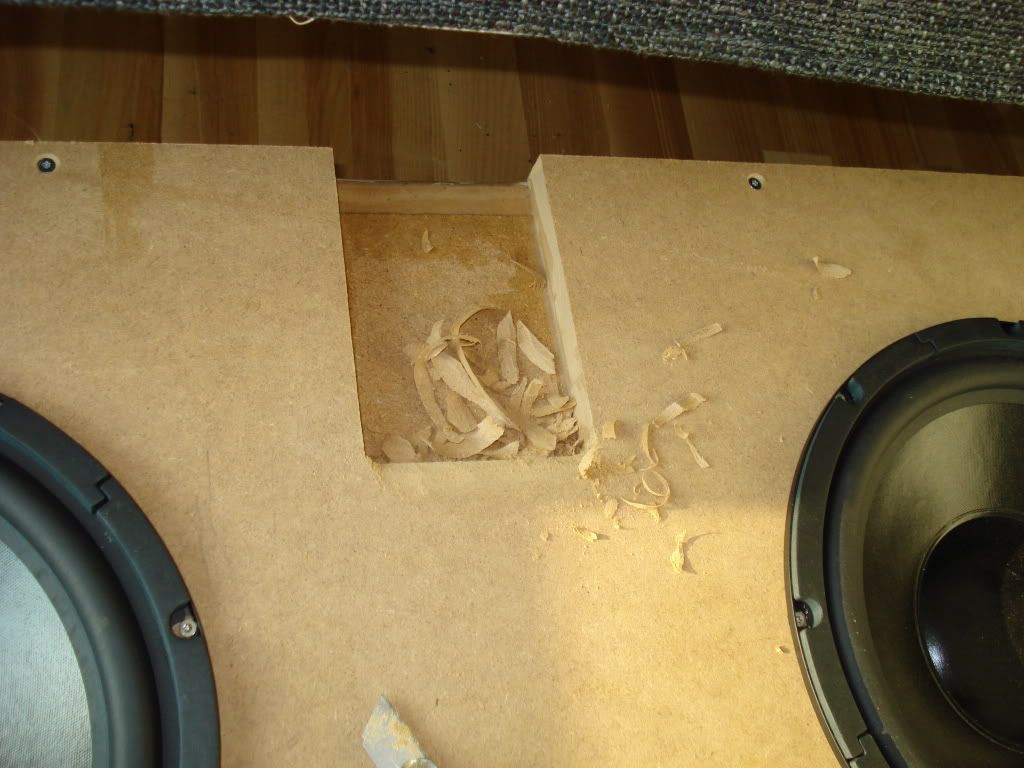

Der er en tværstiver under sofaen, som gør, at de 18,5 cm. subben har er lidt for meget i den ene ende. Derfor måtte jeg skære et hul.

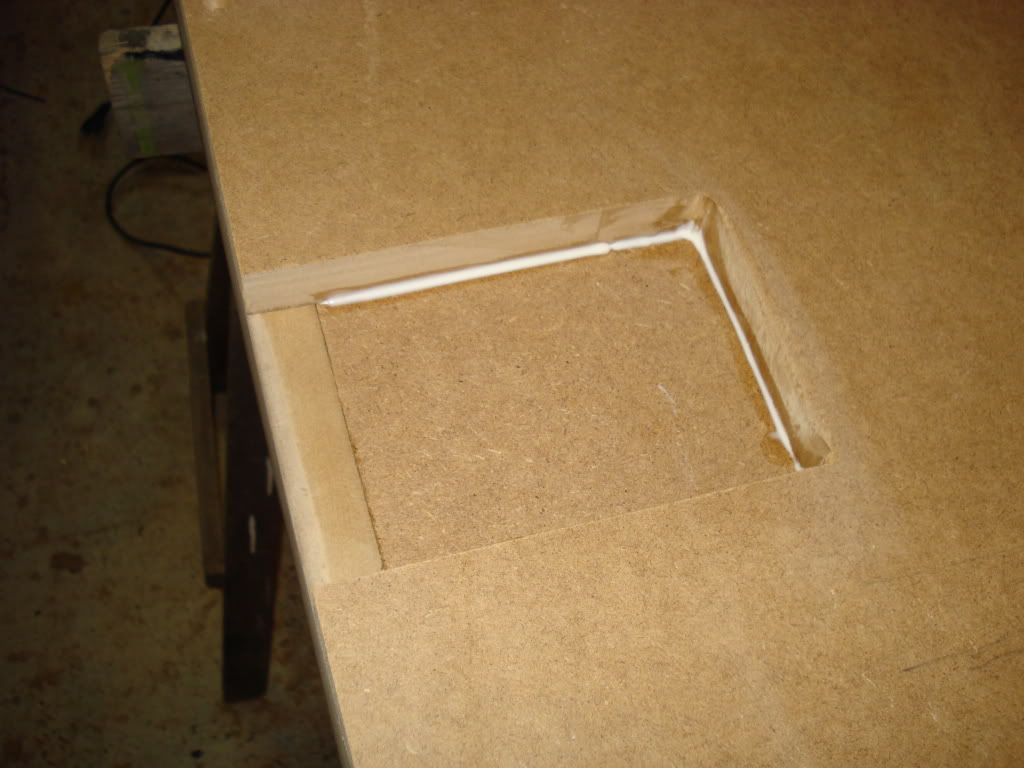

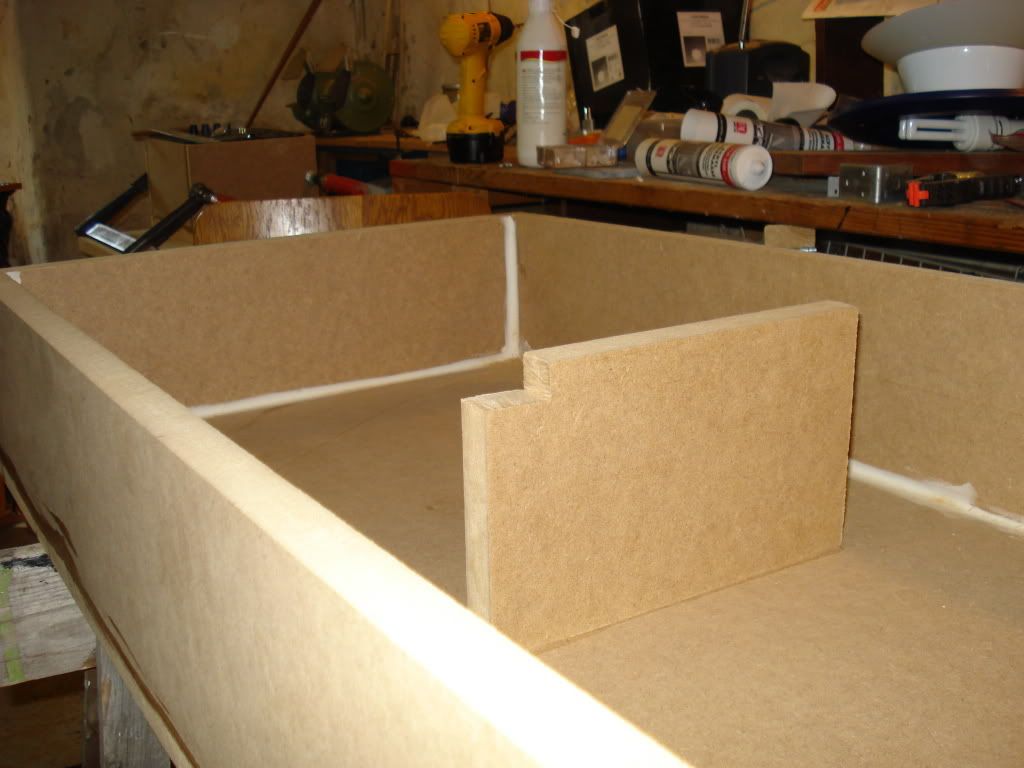

Afstivningen tilpasses.

Låget prøves.

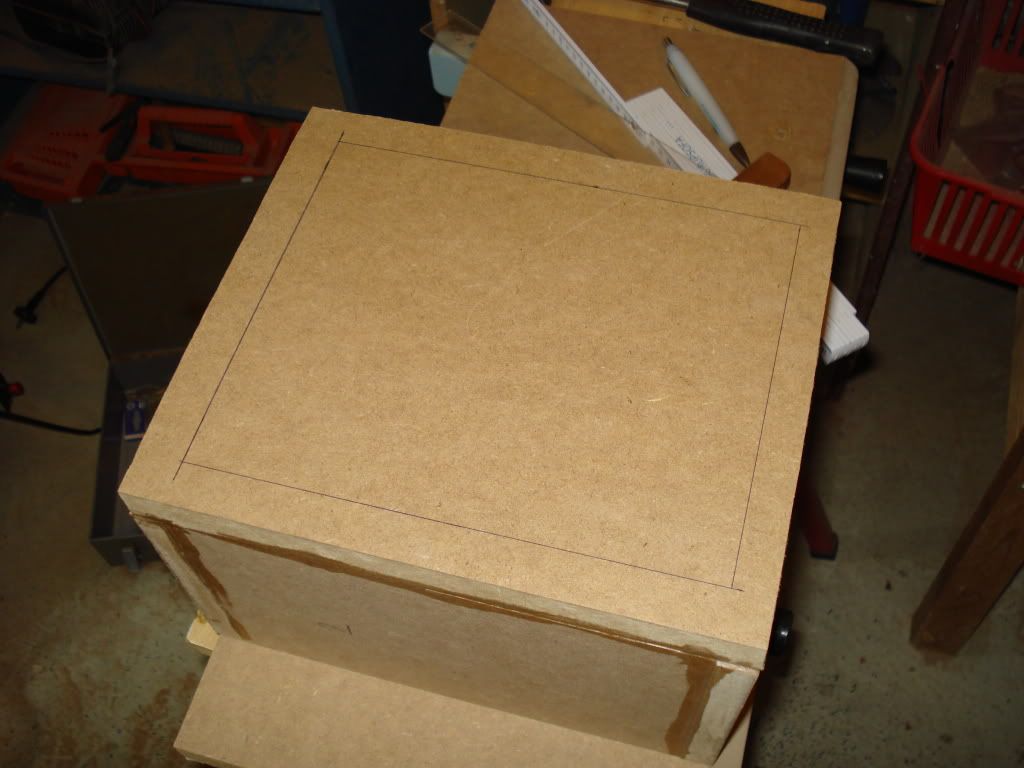

Forstærkerkassen får låg..

..som der straks skæres brutalt i.

Jeg har valgt at lade bunden være åben for at forstærkeren kan få vejret. Derfor har jeg også skåret siderne skrå.

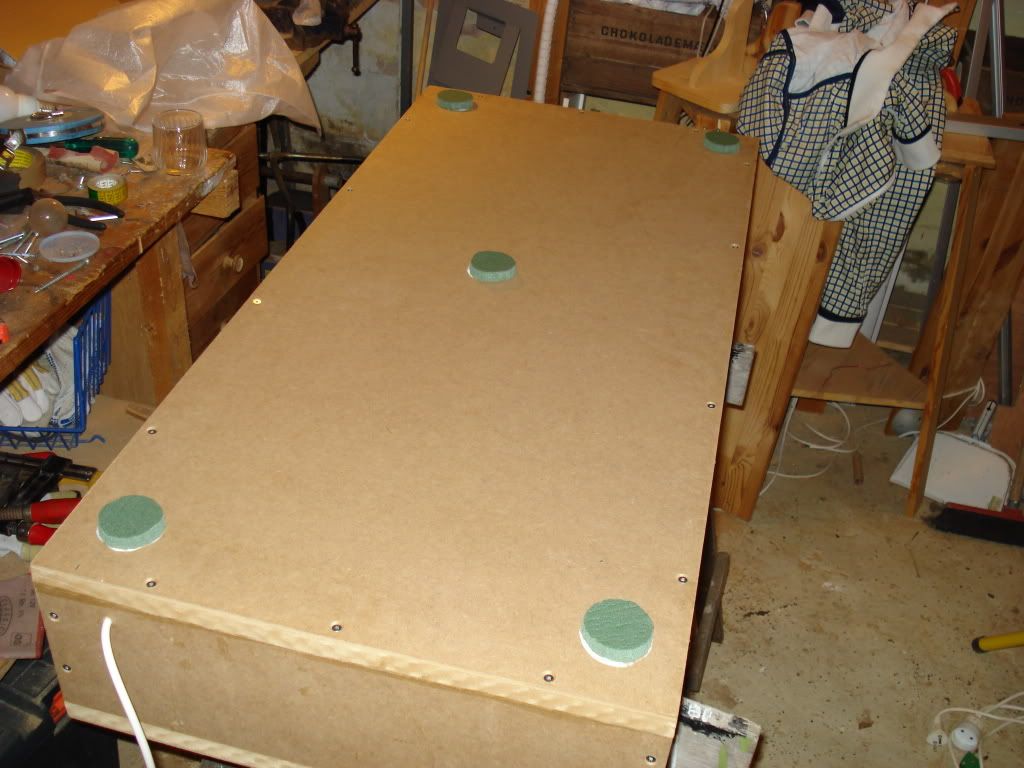

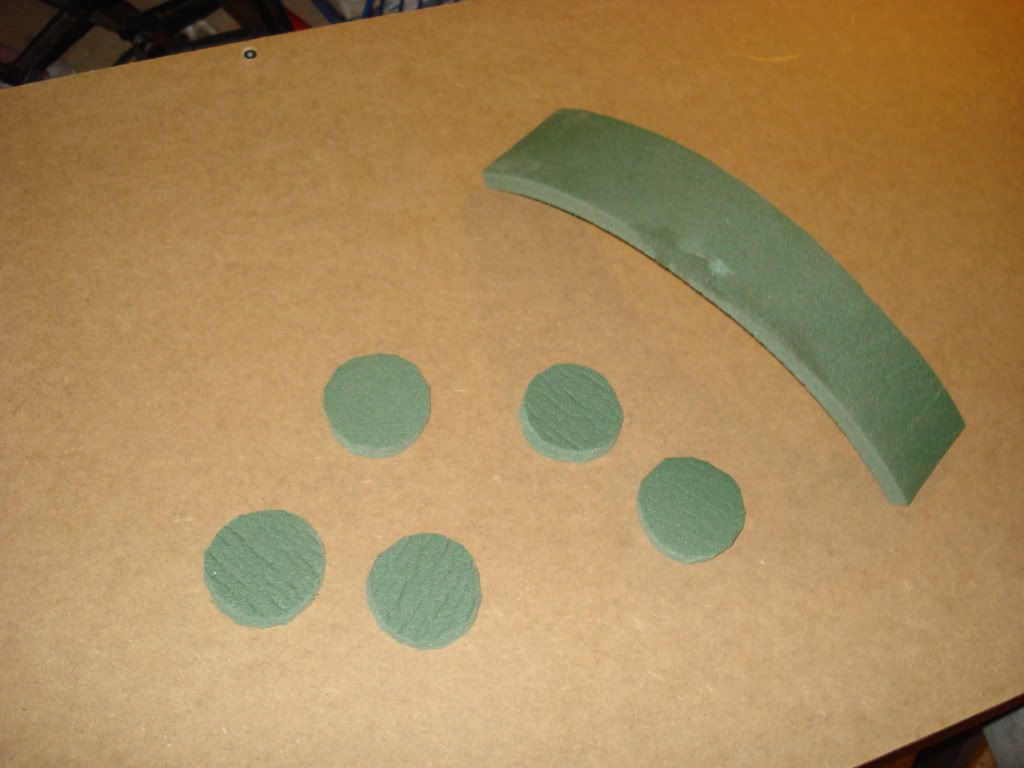

Her designer jeg mine højteknologiske højttalerfødder.


Nu får kabinettet en gang rockwool (der er fuget på alle samlinger først).

Låget skrues og limes på.

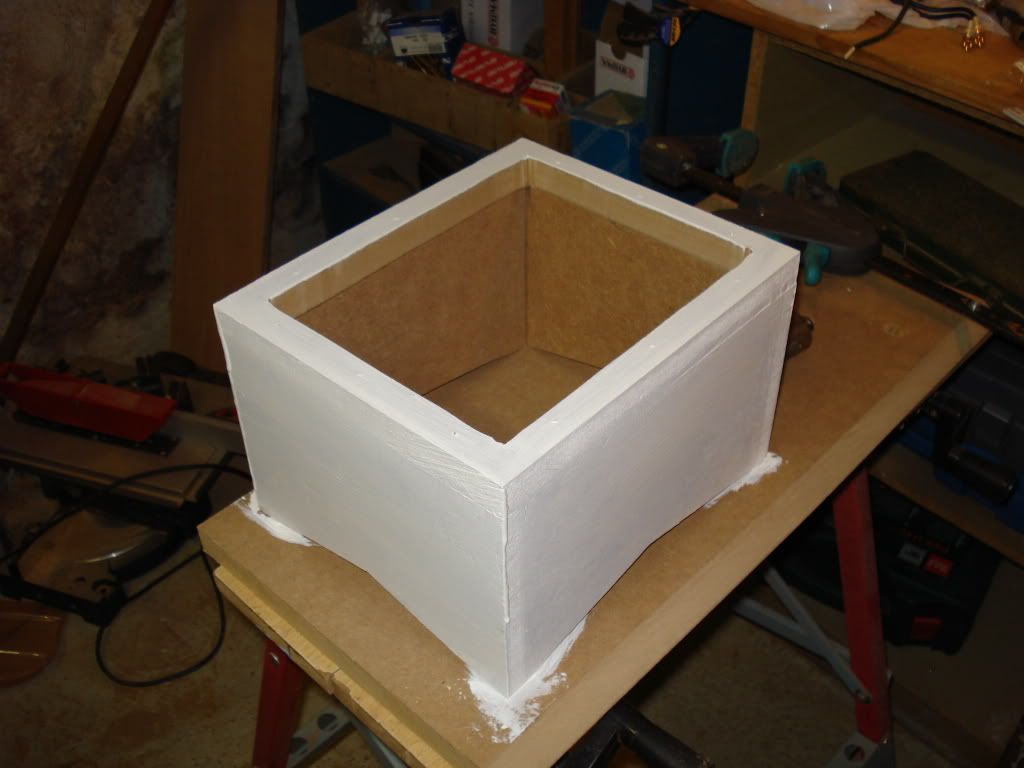

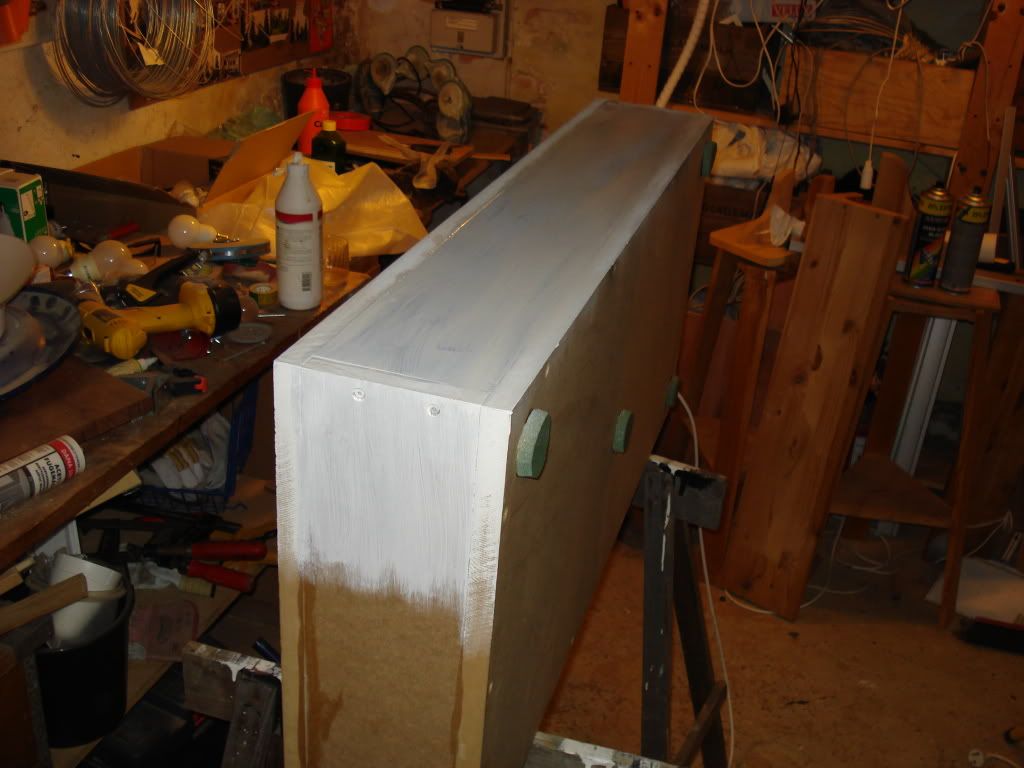

Nu får kabinettet en gang grunder. Af ren dovenskab maler jeg kun de sider der kan ses når subwooferen er kommet på plads.

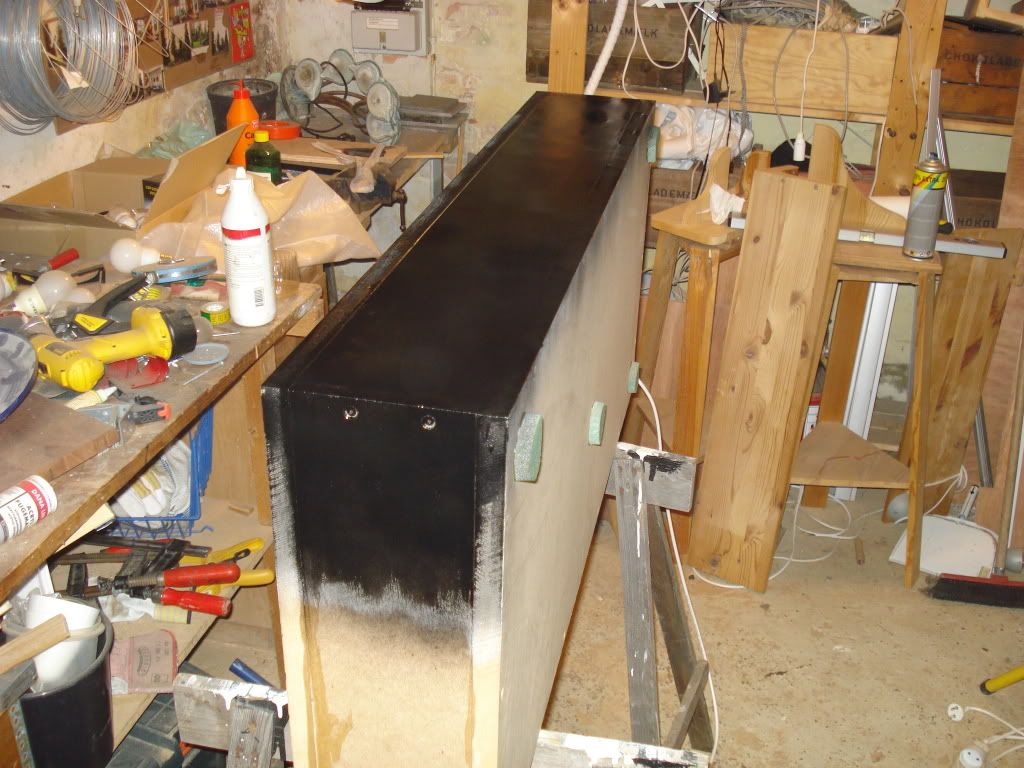

Efter første gang spraymaling. Finishen er ikke særlig høj, men da man skal ligge med røven i vejret for at lægge mærke til dette, synes jeg det er ok.

Så er det den store test! Kan den være der?

Nej, det kan den ikke.. Så skal der justeres med knive.

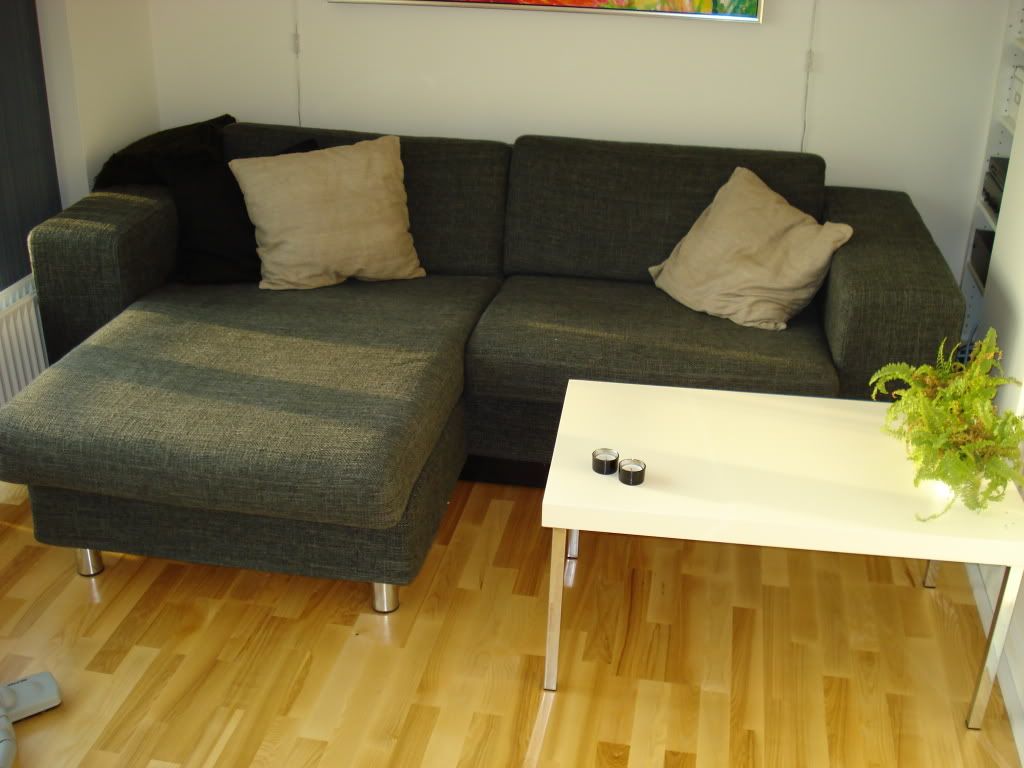

Endelig kom den på plads. Det eneste synlige er det sorte hjørne midt på sofaen. Bemærk bregnerne.

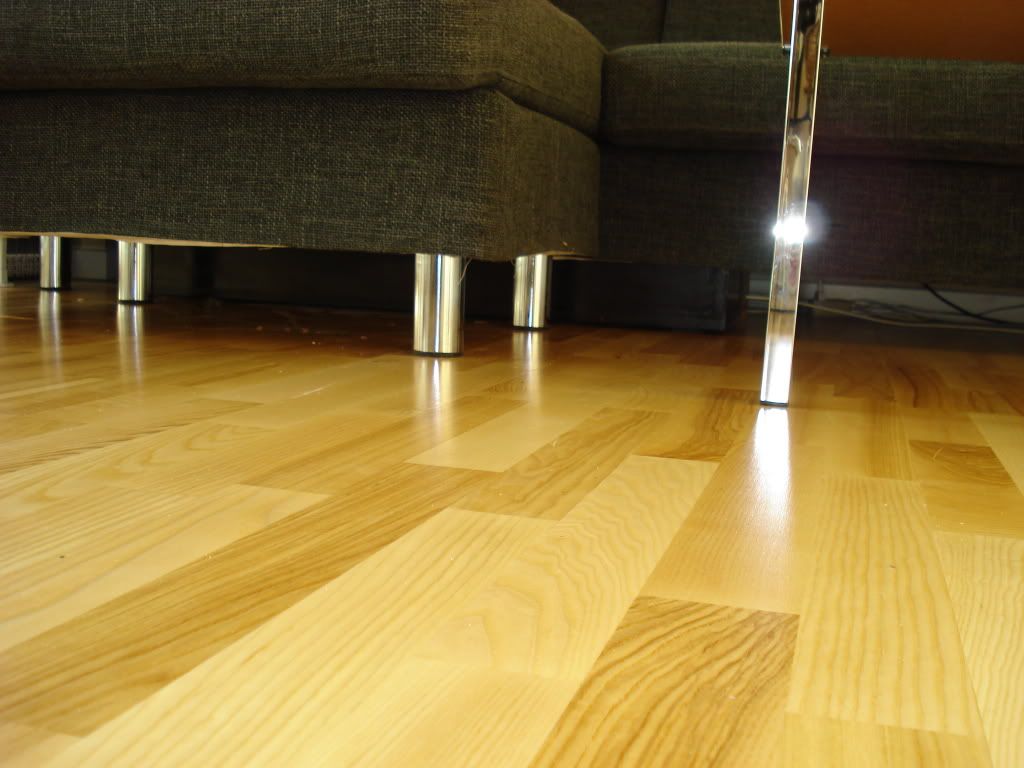

Sådan ser det ud nedenunder.

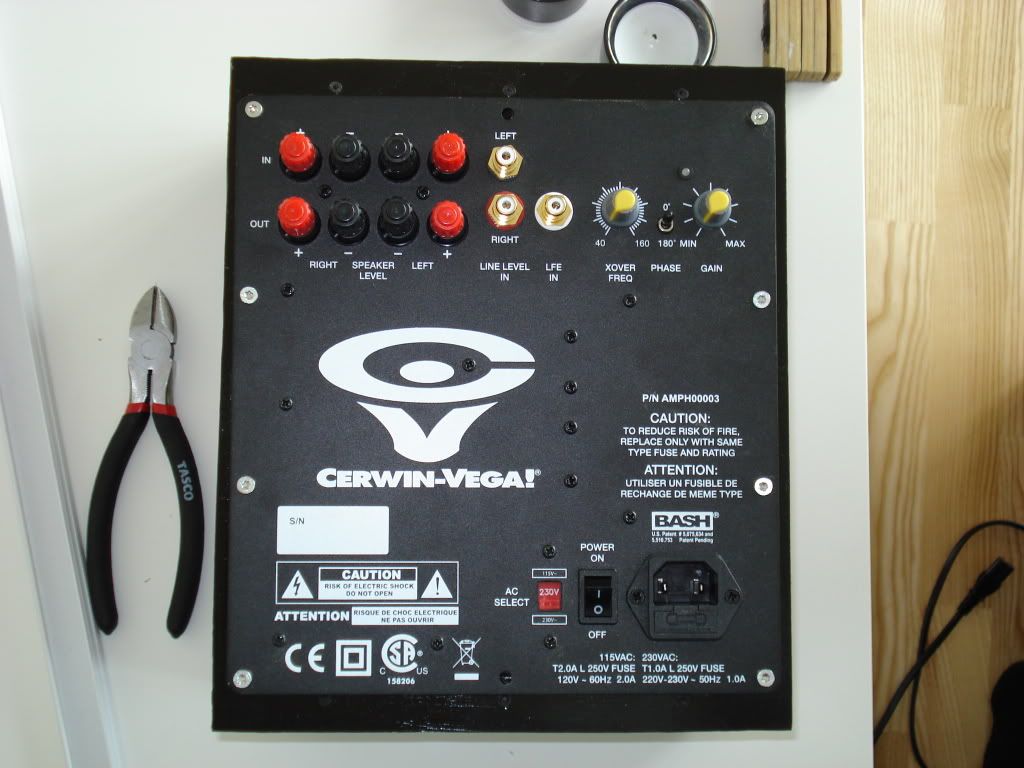

Efter første lytter stod det klart, at Jamo'en er ret ustabil i elektronikken. Den giver nogle mærkelige signaler ud i enhederne. Derfor fik jeg fat i denne lille Cerwin Vega-sag. Jeg orkede ikke at lave kassen om, så derfor ses skruehullerne til den lidt større Jamo stadig.

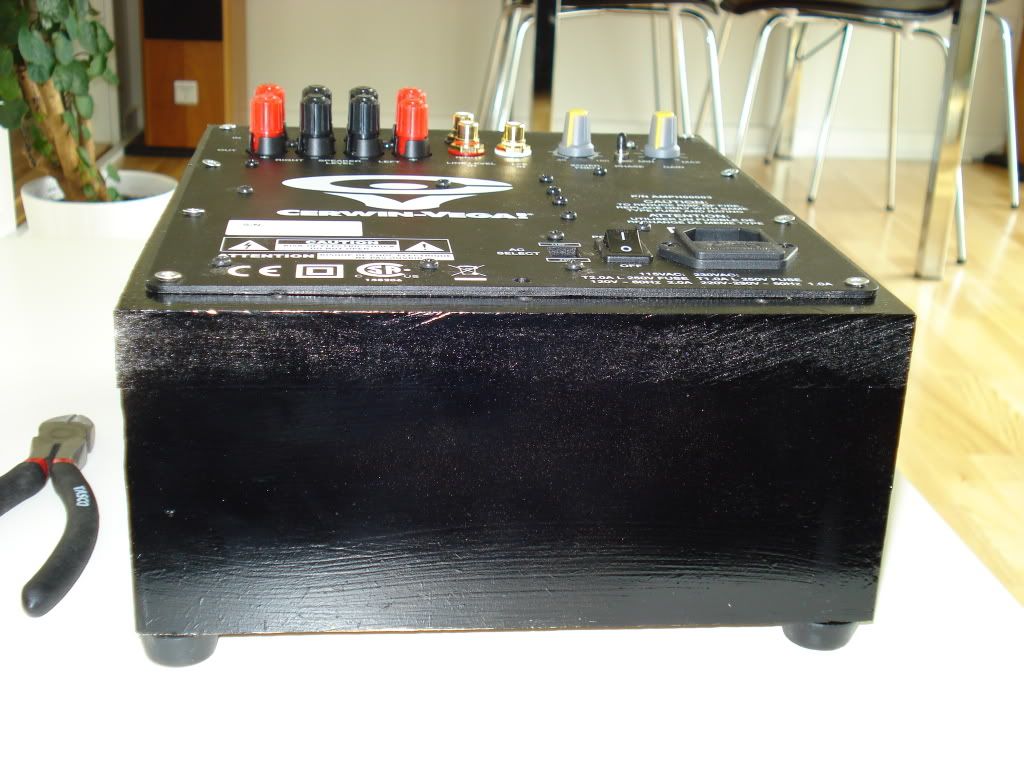

Kassen er gjort lavere, da forstærkeren er væsentlig mindre end den anden. Nu har den fået gummifødder istedet.

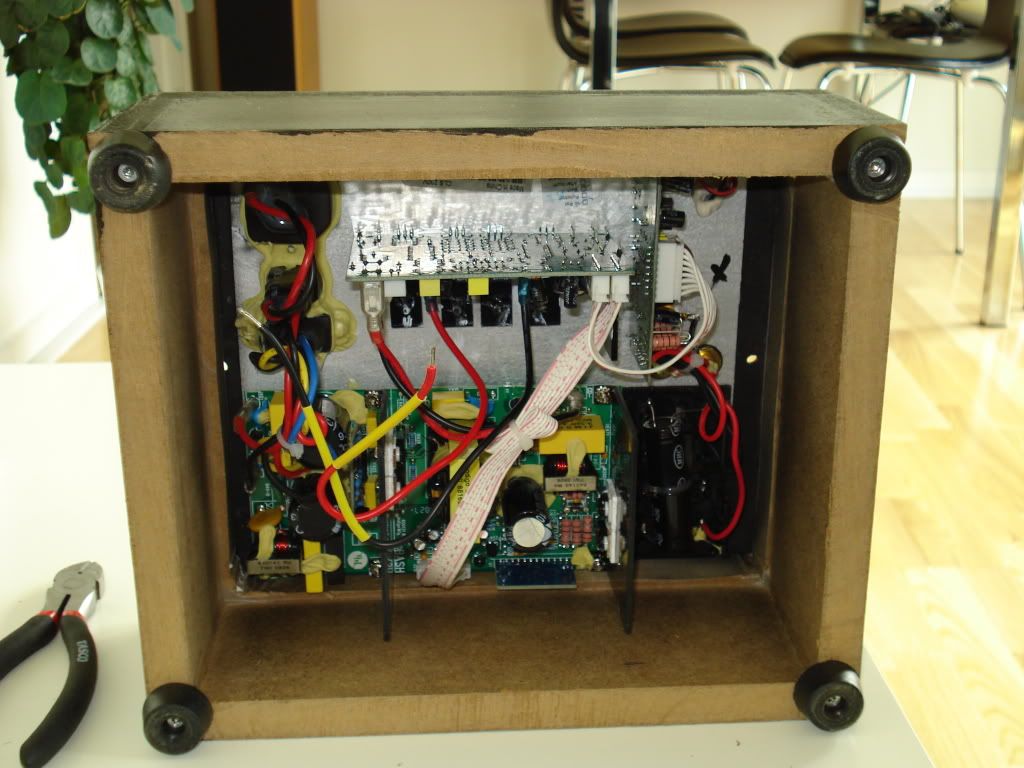

Utroligt hvor lille og let sådan en switch-mode forstærker kan være!

Og hvordan lyder det så? Der er masser af smæk på de basser, glæder mig til at de er spillet helt til. Subwoofer går fint sammen med mine Amedeus Media gulvhøjttalere, men den kan godt være lidt for langsom til nogle typer musik. Men hold da op der er kommet dynamik og vibrationer i sofaen! Lyttemæssigt er det nok ikke en optimal placering, men med de få m2 jeg har tilgode, så er det lykkedes ret godt. Og WAF'en er jo nærmest ekstrem. Forstærkerkassen står til højre for sofaen på billedet (jeg tager et billede hvor den kan ses).
Theis
|
Til top |
|
|
John P. Forum Bruger


Bruger siden: 08 Marts 2009 Lokalitet: Stor-København
Status: Offline Indlæg: 81
|
Sendt: 29 April 2009 kl. 15:44 | IP-adresse registreret
|
|
|

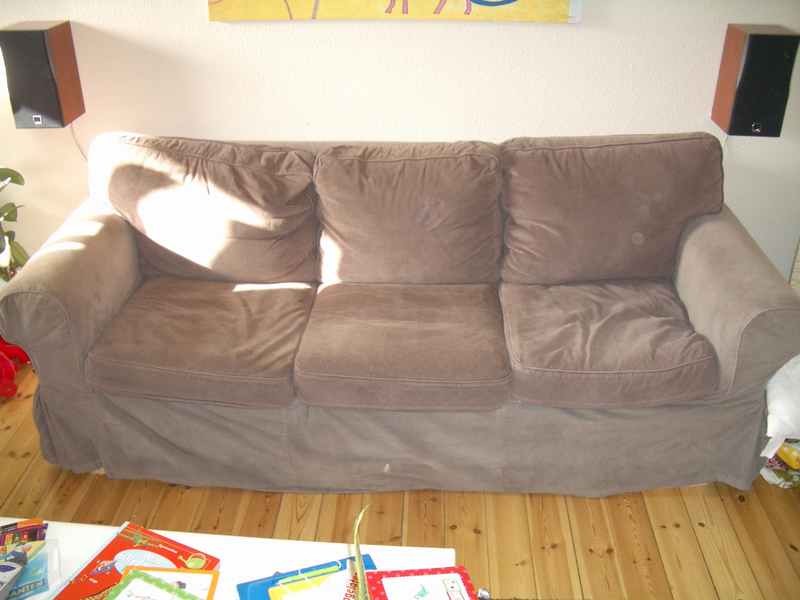

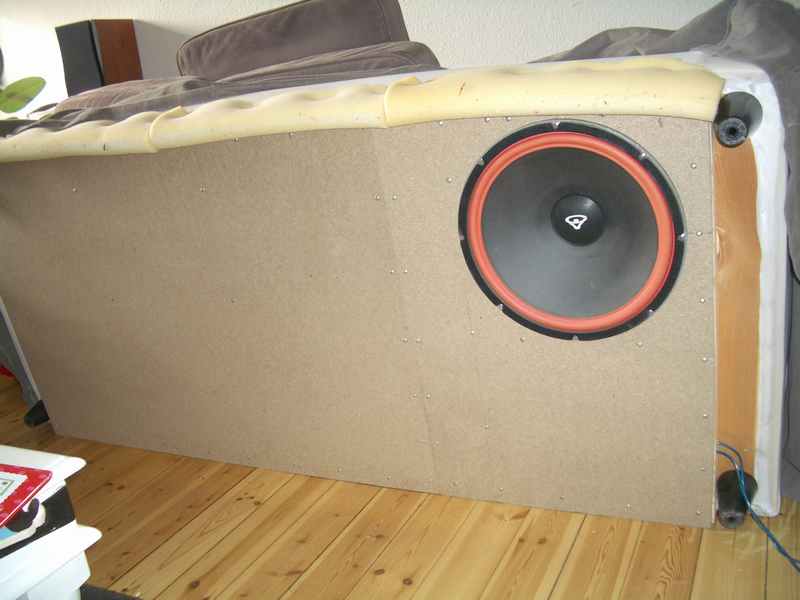

Hej Theis Fedt setup under sofaen. Jeg byggede selv en sofasub for snart et år siden. Dog ikke så gennemført som din, da jeg ikke lavede nogen decideret kasse. Jeg afstivede bunden af sofaen på kryds og tværs med lægter og knaldede 19mm spånplade på hele bunden, skar hul til en 15" cerwin vega bas fra nogle A-316R, og satte den til en Hypex 175watt subamp. Byggetid = 2 timer. Resultat = Den vildeste sub jeg har hørt. WAF = Over the top. Sofaen Model Ektorp fra IKEA:  Underside:  Der er kun lærred+1 cm skum+sofahynde ned mod magneten på enheden:  Den spiller 20 hz så man mærker det, istedet for nogle døre der rasler. Måske ikke særlig hurtig responstid da det jo hverken er lukket eller basrefleks men nærmere ventileret gennem sædehynderne. Jeg ved godt det lyder billigt, men biografen eller hifiklubben har aldrig givet mig en basoplevelse der nærmede sig. Sofasub forever.
|
Til top |
|
|
Selvbyggeren1 Forum Bruger


Bruger siden: 09 Maj 2006 Lokalitet: Sjælland
Status: Offline Indlæg: 198
|
Sendt: 29 April 2009 kl. 17:45 | IP-adresse registreret
|
|
|
Fedt projekt, dejligt pladsbesparende, enkelt, ligetil, høj WAF som du selv nævner
Hvad yder den cerwin vega forstærker? __________________ Troels F. Rasmussen - Selvbyggeren.
Mine HT'ere
|
Til top |
|
|
Theis K Forum Bruger


Bruger siden: 12 Marts 2005 Lokalitet: Midtjylland
Status: Offline Indlæg: 103
|
Sendt: 30 April 2009 kl. 07:17 | IP-adresse registreret
|
|
|
Tak! Cerwin'en har jeg ikke særligt meget info på, men den skulle vist smide omkring 300w rms. Basserne er 4ohm's seriekoblede, så forstærkeren kan sagtens følge med.
|
Til top |
|
|
NriK Forum Bruger


Bruger siden: 27 April 2003 Lokalitet: København
Status: Offline Indlæg: 1780
|
Sendt: 30 April 2009 kl. 08:46 | IP-adresse registreret
|
|
|

Vi må snart lave en klub.
Og ellers må hifi4all lave en kategori der hedder "Billeder af min DIY Sofa-subwoofer"
|
Til top |
|
|
Anima Forum Bruger


Bruger siden: 20 Juli 2008 Lokalitet: Aalborg
Status: Offline Indlæg: 149
|
Sendt: 30 April 2009 kl. 12:23 | IP-adresse registreret
|
|
|
Hvad koster det at bygge en sofa-woofer? Ville gerne have en BK monolith, men den er udmiddelbart for stor. At bruge pladsen under sofaen kunne løse mine pladsproblemer  Sammenlignet med en HTB2 fra Kef, vil jeg så ikke kunne mærke opgraderingen til én enkelt 12" (nu ved jeg jo ikke hvad det koster)? Jeg elsker bas, så den er ikke helt tilfredsstillende når der virkelig er knald på musikken (synes jeg ikke, men er også krævende  )
__________________ Anima
|
Til top |
|
|
Theis K Forum Bruger


Bruger siden: 12 Marts 2005 Lokalitet: Midtjylland
Status: Offline Indlæg: 103
|
Sendt: 01 Maj 2009 kl. 07:02 | IP-adresse registreret
|
|
|
Jeg køber mine dele gennem en kammerat, så prisen for min sub var ret lav. Jeg har ofte set fx. en XLS bas samt Jamo forstærker til omkring de 1500 kr samlet. MDF-træet er heller ikke særligt dyrt, og så er det jo bare et spørgsmål om tid.
|
Til top |
|
|
Anima Forum Bruger


Bruger siden: 20 Juli 2008 Lokalitet: Aalborg
Status: Offline Indlæg: 149
|
Sendt: 01 Maj 2009 kl. 08:36 | IP-adresse registreret
|
|
|
Er der nogen hjælp til sådan et projekt - nogen hjemmesider eller lign - som du vil anbefale?
Jeg har tænkt mig at bruge ca. 4000-5000 kroner.. Kan man ikke få noget rimelig godt til de penge?
__________________ Anima
|
Til top |
|
|
C-Toft Forum Bruger


Bruger siden: 16 Marts 2009 Lokalitet: Stor-København
Status: Offline Indlæg: 8
|
Sendt: 01 Maj 2009 kl. 09:33 | IP-adresse registreret
|
|
|
fedt sofasub du har fået lavet dig... det ligner du har brugt lang tid på det... hvor lang tid har du egentligt brugt på at lave den?
__________________ Toft
|
Til top |
|
|
Theis K Forum Bruger


Bruger siden: 12 Marts 2005 Lokalitet: Midtjylland
Status: Offline Indlæg: 103
|
Sendt: 01 Maj 2009 kl. 17:03 | IP-adresse registreret
|
|
|
C-Toft skrev:
fedt sofasub du har fået lavet dig... det ligner du har brugt lang tid på det... hvor lang tid har du egentligt brugt på at lave den? |
|
|
Det har faktisk været det hurtigste projekt jeg har lavet. Min kammerat Jon havde enheder, træ og forstærkermoduler liggende, så vi fik hurtigt designet selve kassen og skåret træet ud. Resten har jeg lavet i mit (rodede) værksted i løbet af et par dage. Når træet er skåret til, tager det ikke lang tid at samle det hele med skruer og lim.
Theis
|
Til top |
|
|
Theis K Forum Bruger


Bruger siden: 12 Marts 2005 Lokalitet: Midtjylland
Status: Offline Indlæg: 103
|
Sendt: 01 Maj 2009 kl. 17:05 | IP-adresse registreret
|
|
|
Anima skrev:
Er der nogen hjælp til sådan et projekt - nogen hjemmesider eller lign - som du vil anbefale?
Jeg har tænkt mig at bruge ca. 4000-5000 kroner.. Kan man ikke få noget rimelig godt til de penge?
|
|
|
4000-5000 kr. er rigeligt. Men elt afhænger jo af hvilke enheder samt forstærker du vælger. Hvis du bor i nærheden af Århus vil jeg gerne gi' en hånd med. Det er jo skægt at bygge sub'ber!
|
Til top |
|
|
Anima Forum Bruger


Bruger siden: 20 Juli 2008 Lokalitet: Aalborg
Status: Offline Indlæg: 149
|
Sendt: 01 Maj 2009 kl. 19:04 | IP-adresse registreret
|
|
|
Hej Jeg er fra Aalborg af, så det er vist lidt langt væk, hehe  Men jeg aner ikke hvilke enheder som er gode, og hvilke man skal holde sig fra - samme gælder for forstærker.. Jeg ved heller ikke om jeg skal forvente en lige så god lyd som en konventionel subwoofer, eller om det er et kompromis mellem høj waf og ok lyd. Uanset hvad, så SKAL det være bedre end min HTB2 - jeg tænker 12" med en god forstærker..
__________________ Anima
|
Til top |
|
|
John P. Forum Bruger


Bruger siden: 08 Marts 2009 Lokalitet: Stor-København
Status: Offline Indlæg: 81
|
Sendt: 02 Maj 2009 kl. 22:42 | IP-adresse registreret
|
|
|
Hej Anima Den sofasub jeg har bygget leverer lyden noget anderledes end en traditionel subwoofer, da man sidder på/i selve kabinettet. Hele sofaen bevæger sig, det er mere en fysisk fornemmelse. Ved normale subwoofere skal der et helt andet niveau til før det føles tilsvarende i sofaen. Du vil så også have meget bas i selve rummet, hvor sofasubben leverer rigtig meget bas i knæhaser, lår, røv og ryg før rummet spiller med.  Den har med andre ord NAF(Neighbour Acceptance Factor). Du kan prøve at sætte dig på en normal subwoofer der spiller for at få en idé om hvordan det føles.  Der er selvfølgelig nogle subs der er så dæmpede i kabinettet at dette ikke virker, men så er de nok enten p***edyre eller DIY. Materialer: Træ 200kr CV 15" 1600kr Hypex175WDigital 1900kr Timeløn 2x1 bajer 12kr Ialt 3712kr
|
Til top |
|
|
Anima Forum Bruger


Bruger siden: 20 Juli 2008 Lokalitet: Aalborg
Status: Offline Indlæg: 149
|
Sendt: 03 Maj 2009 kl. 14:41 | IP-adresse registreret
|
|
|
Hej John Alletiders med flere indspark! Hvorledes med sweetspot med en sofasub - er man lidt bedre/ nemmere stillet? - For ved traditionelle subs, der kan lyden være super god ét sted, hvor der 1-2 meter væk er nærmest ingen bas overhovedet..  Jeg tænker på at gå på brugtmarkedet og finde enhed(er?) og forstærker.. Så er der forhåbentlig også plads til en lidt dyrere bajer til pauserne  - hvilke bør jeg se efter? - har læst godt om Peerless og Hypex, men hvilke peerless skal jeg kigge efter? Edit: Jeg er lige nød til at undskylde overfor trådstarter at jeg sådan overtager tråden.. Men det er et kanont projekt, og der er forhåbentlig flere som får fattet mod til at begynde ud fra mine spørgsmål
__________________ Anima
|
Til top |
|
|
l´Blundt Udelukket fra forum


Bruger siden: 20 September 2005 Lokalitet: Stor-København
Status: Offline Indlæg: 905
|
Sendt: 03 Maj 2009 kl. 14:46 | IP-adresse registreret
|
|
|
Hvad indstiller i afstanden til subén til når nu i sidder på den? Måler i afstand fra enheder og til hvad?
Mvh. l´Blundt
|
Til top |
|
|
mollecon Forum Bruger


Bruger siden: 05 December 2003 Lokalitet: Odense
Status: Offline Indlæg: 4790
|
Sendt: 03 Maj 2009 kl. 23:34 | IP-adresse registreret
|
|
|
Tror ikke, det er så kritisk med afstand når vi taler subs, Blundt. Men du har en pointe. 'Sweet spot' er nok sofaen, Anima! Især med en sød kæreste... . Nå, i praksis har en sofasub nok samme problemer som andre subs m.h.t. bas & rum.
|
Til top |
|
|
Theis K Forum Bruger


Bruger siden: 12 Marts 2005 Lokalitet: Midtjylland
Status: Offline Indlæg: 103
|
Sendt: 04 Maj 2009 kl. 09:01 | IP-adresse registreret
|
|
|
Ja, der kommer ikke særligt meget mere bas i rummet, men det gør er absolut i sofaen! Man oplever ikke det store hug i mellemgulvet, en del af det skyldes sikkert, at der ikke er mulighed for at flytte sub'en rundt for at finde noget mere roomgain. Min kan kun sidde på én måde.
Det store spørgsmål er så: Vil man opnå strammere bas og mindre vibrationer i sofaen hvis subwooferen vender med enhederne nedaf?
|
Til top |
|
|
John P. Forum Bruger


Bruger siden: 08 Marts 2009 Lokalitet: Stor-København
Status: Offline Indlæg: 81
|
Sendt: 04 Maj 2009 kl. 20:51 | IP-adresse registreret
|
|
|
Anima skrev:
Hej John
Alletiders med flere indspark!
Hvorledes med sweetspot med en sofasub - er man lidt bedre/ nemmere stillet? - For ved traditionelle subs, der kan lyden være super god ét sted, hvor der 1-2 meter væk er nærmest ingen bas overhovedet..
Jeg tænker på at gå på brugtmarkedet og finde enhed(er?) og forstærker.. Så er der forhåbentlig også plads til en lidt dyrere bajer til pauserne - hvilke bør jeg se efter? - har læst godt om Peerless og Hypex, men hvilke peerless skal jeg kigge efter?
Edit:
Jeg er lige nød til at undskylde overfor trådstarter at jeg sådan overtager tråden.. Men det er et kanont projekt, og der er forhåbentlig flere som får fattet mod til at begynde ud fra mine spørgsmål
|
|
|
Hej Anima I min version er sweetspot selvfølgelig hele sofaen. Rejser man sig fra den forsvinder en hel del af bassen, og den fungerer mere som en traditionel sub. Som nævnt mangler der hug i mellemgulvet når man sidder i sofaen fordi man ikke kan holde niveauet ud, der skal til for at fylde rummet med bas, på lår, røv og ryg. Hvis man godt kan lide lydtrykket på forsiden af kroppen er det nok ikke sofawoofervejen man skal gå, medmindre man kombinerer med et par fronthøjttalere der kan gengive de lave frekvenser samtidig. Jeg har selv Cerwin vega 1215 i fronten, men bruger sjældent dem til at levere bassen. Ved normal filmniveau er min sofasub nok. Spørgsmålet er så bare om man kan lide den form for bas. Jeg synes det er for fedt. Med hensyn til forstærker kan jeg varmt anbefale Hypex. Min har der ikke været problemer med. Enheder kender jeg ikke så meget til.
|
Til top |
|
|
John P. Forum Bruger


Bruger siden: 08 Marts 2009 Lokalitet: Stor-København
Status: Offline Indlæg: 81
|
Sendt: 04 Maj 2009 kl. 20:56 | IP-adresse registreret
|
|
|
|
Til top |
|
|
l´Blundt Udelukket fra forum


Bruger siden: 20 September 2005 Lokalitet: Stor-København
Status: Offline Indlæg: 905
|
Sendt: 04 Maj 2009 kl. 21:09 | IP-adresse registreret
|
|
|
Så det er på ingen måde noget der kan bruges til musik? Det skulle de rigtige tactile transducers vist kunne.
